Polarité MPO A/B/C, genre et budget de pertes : liste de contrôle RFQ pour les centres de données
La plupart des problèmes de polarité MPO commencent avant la commande, et non pendant l’installation. Les acheteurs n’ont généralement pas besoin de davantage de théorie, mais d’une méthode claire pour définir dans une même RFQ l’application, la base de fibres, le genre du connecteur, le plan des cassettes et le budget de pertes. Les trunks, modules et jarretières peuvent ainsi être correctement mappés dès le départ.
Si le projet aboutit sur des cassettes ou un panneau de brassage fibre optique, la méthode de polarité doit correspondre à la logique du module. Pour un canal direct matrice-à-matrice, elle doit correspondre au mappage des voies d’émission et de réception de l’application finale.
Le véritable enjeu d’achat consiste à déterminer où la polarité sera gérée dans le canal et si cette logique restera cohérente entre le trunk, la cassette, l’adaptateur, la jarretière et le port final. La gamme Câble MPO d’UPCOM couvre les assemblages Base-8, Base-12 et Base-24 destinés aux cassettes, panneaux et applications fan-out. La RFQ doit néanmoins préciser exactement le comportement attendu.
Réponse rapide
Choisissez la polarité MPO uniquement après avoir défini ensemble quatre éléments : l’application, la base de fibres, le genre du connecteur et le budget total de pertes du canal. Aucune méthode de polarité MPO n’est universellement préférable ; le choix dépend de l’architecture complète du canal et doit rester cohérent entre câbles trunk, adaptateurs, cassettes ou transitions et jarretières. La méthode B est courante lorsqu’une inversion complète de la matrice est nécessaire pour un mappage direct en optique parallèle. La méthode C n’est pertinente que si l’inversion par paires est documentée sur l’ensemble de la liaison.
Si ces quatre éléments ne sont pas écrits dans la demande, le devis peut toujours sembler correct alors que le canal livré est erroné. C'est ainsi que les projets se retrouvent avec des troncs incompatibles, des hypothèses de cassette erronées ou un lien mécaniquement couplable qui manque encore le budget optique.

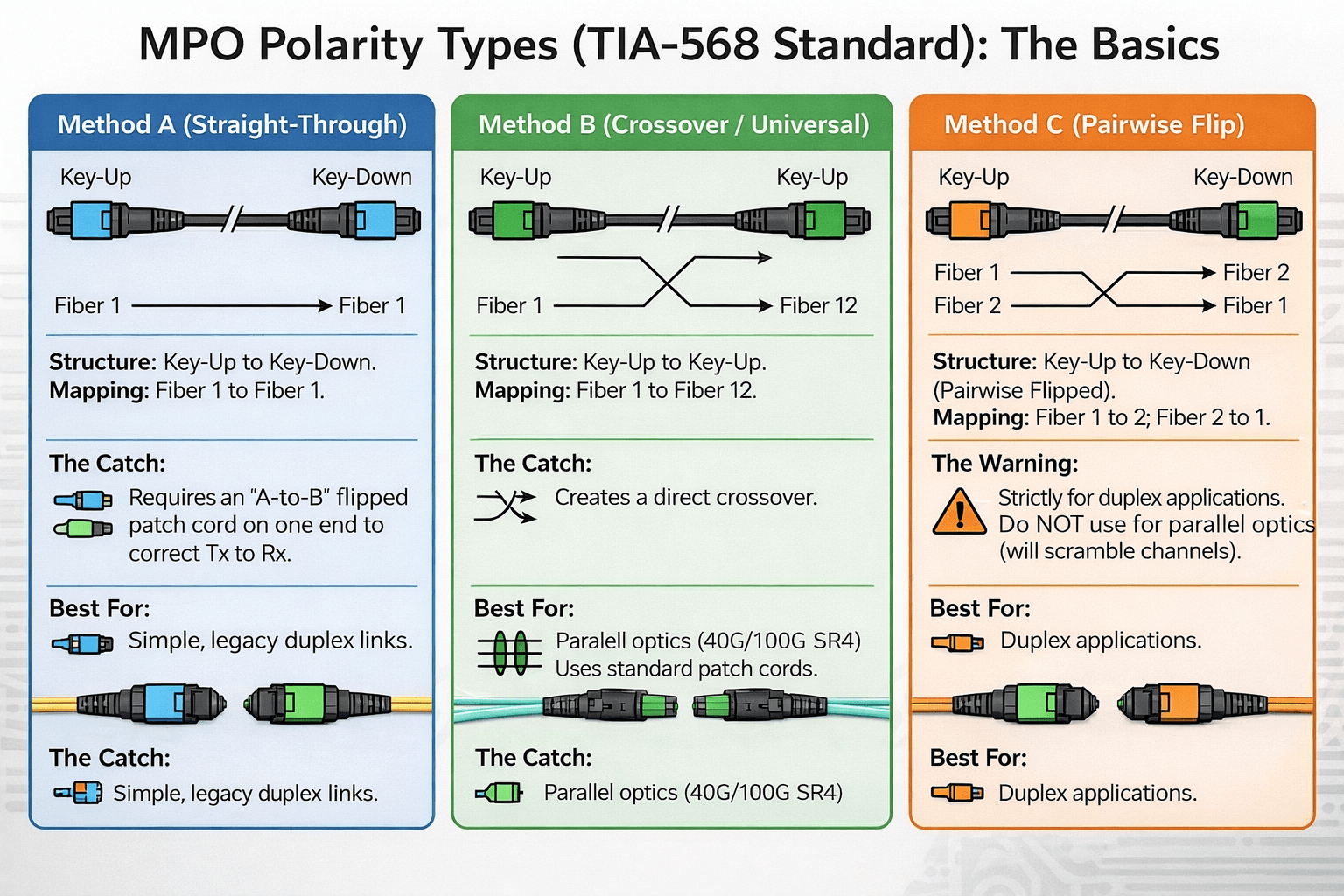

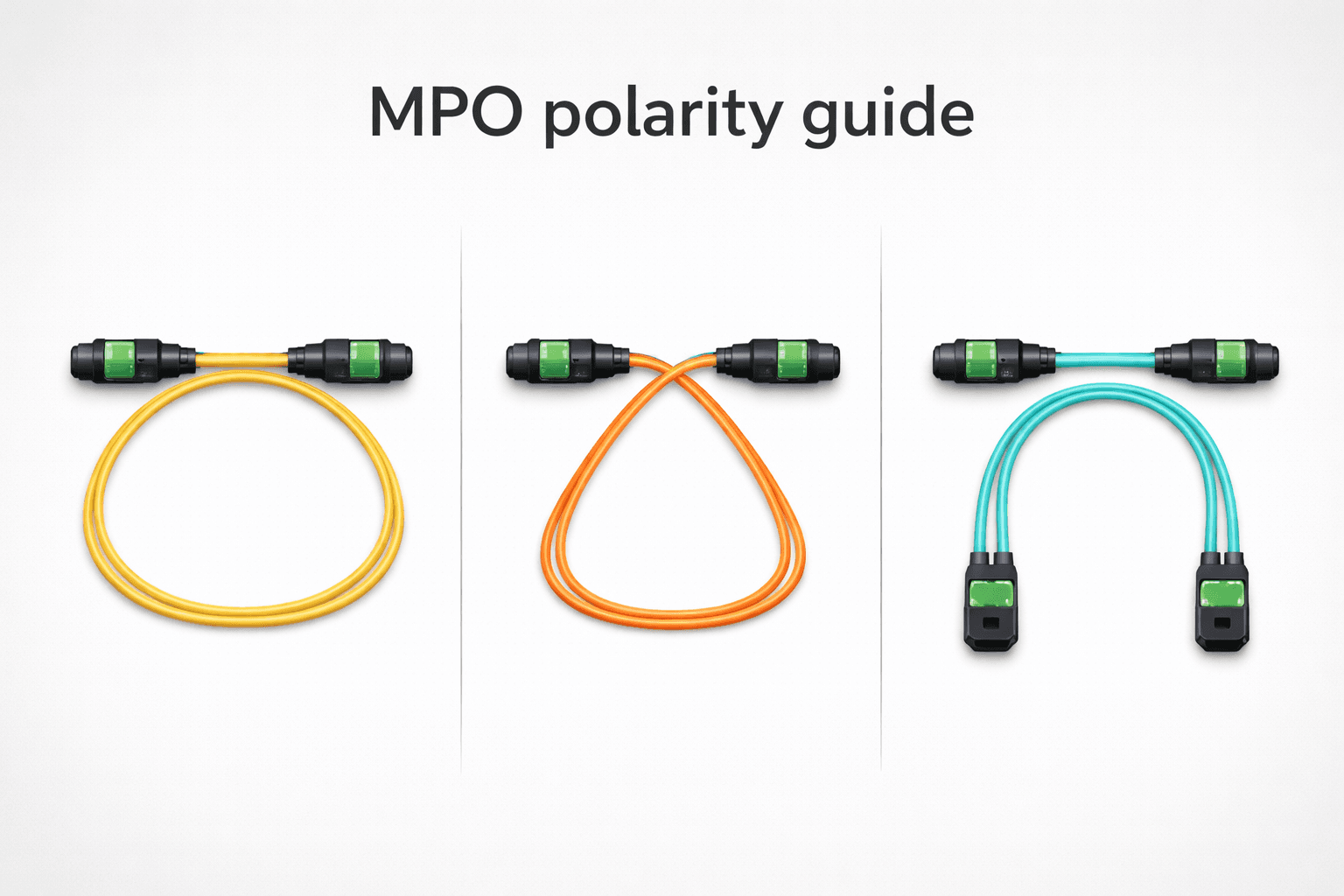

Tableau de comparaison / décision
Utilisez le tableau ci-dessous pour faire correspondre chaque option de polarité avec son application typique, sa contrainte principale, les informations de demande de devis requises et la famille de produits associée.
| Option | Cas d'utilisation le mieux adapté | Contrainte clé | Champ RFQ | Gamme de produits similaires |
|---|---|---|---|---|
| Méthode A | Câblage structuré avec cassettes modulaires, dérivation duplex et règles de patch définies. | Le langage de jonction « direct » ne signifie pas que le mappage duplex de bout en bout est automatiquement résolu. | Indiquer la méthode du trunk, le type de cassette, l’orientation de l’adaptateur, la base de fibres et la logique des jarretières. | Panneau de communication fibre optique |
| Méthode B | Liens MPO directs ou canaux d'optique parallèle qui nécessitent intentionnellement une inversion complète de la baie. | L’intégration de trunks Méthode B dans une architecture de cassettes Méthode A entraîne rapidement confusion et reprises. | Indiquer la méthode, l’application cible, l’hypothèse de mappage de la matrice et la présence éventuelle de cassettes. | Câble MPO |
| Méthode C | Canaux à inversion par paires dont le comportement du breakout duplex est explicitement planifié et documenté. | Facile à mal lire dans un langage d'achat abrégé et moins indulgent pour la migration future. | Rédiger la logique de mappage des paires, l'objectif de répartition et le plan de migration. | Produits de connectivité à fibre optique |
| MPO genre | Chaque interface d'accouplement MPO, quelle que soit la méthode de polarité. | Une méthode de polarité correcte échoue toujours si les deux côtés s'attendent au même état de broche. | Indiquer mâle/femelle ou avec broches/sans broches pour les extrémités A et B. | Câble MPO |
| Budget de perte MPO | Tout projet comparant les assemblages à perte standard et à perte d'élite. | Un langage de qualité connecteur n’a aucun sens sans une cible totale de canal. | Écrivez la perte d'insertion totale maximale et toute limite par paire couplée. | Produits |
| Choix | Choisissez cette option lorsque | Évitez cela lorsque |
|---|---|---|
| Base-8 | La conception repose sur l’optique parallèle et exige un alignement plus propre des voies, avec moins de fibres inutilisées. | L'installation est déjà standardisée autour de l'inventaire de cassettes Base-12 et des habitudes de répartition en duplex. |
| Base-12 | Vous avez besoin d'une large compatibilité de câblage structuré pour les cassettes, les modules et les modèles de dérivation courants. | Le chemin de migration gaspillera à plusieurs reprises des fibres dans les applications d’optique parallèle. |
| Base-24 | Vous avez besoin d'une densité plus élevée et connaissez déjà le nombre de cassettes, la logique de répartition et la stratégie de rechange. | L'équipe de terrain devrait toujours décider de l'approche de rupture après la livraison. |
Critères de sélection par application / voie / environnement
Le moyen le plus simple d’éviter une mauvaise commande MPO consiste à effectuer la sélection dans le bon ordre plutôt qu’à traiter séparément les caractéristiques du connecteur. Commencez par l’application, puis la base de fibres, la méthode de polarité et le genre ; comparez seulement ensuite les classes de pertes et les options commerciales. Cette séquence préserve la logique du canal.
Le cheminement et l’environnement comptent également. Une rangée à haute densité soumise à plusieurs opérations de brassage futures nécessite une documentation plus rigoureuse qu’une liaison directe et courte entre équipements. Chaque cassette, adaptateur et point d’intervention supplémentaire renforce l’importance d’une RFQ précise.
- Définissez l’application : sur cassettes, breakout duplex ou liaison MPO-à-MPO directe.
- Choisissez Base-8, Base-12 ou Base-24 avant de figer la polarité.
- Définissez précisément où la polarité est gérée dans le canal.
- Indiquez le genre ou le brochage à chaque interface d’accouplement MPO.
- Spécifiez le budget de pertes complet du canal, et pas seulement la terminologie commerciale du connecteur.
- Incluez dans la RFQ les hypothèses relatives aux panneaux, aux cassettes et à l’étiquetage, plutôt que dans des précisions ultérieures par e-mail.
Choix généralement plus propre
- Breakout duplex haute densité : Base-12 ou Base-24 avec une planification modulaire documentée, souvent selon la logique de la Méthode A.
- Liaison directe des équipements d'optique parallèle : la planification des baies basée sur les applications, souvent en Base-8, avec une logique d'inversion documentée.
- Data hall à usage mixte : logique conservatrice de câblage structuré avec un comportement explicite de la cassette et des règles d'étiquetage.
Déclencheur de reprise
- Choisir Base-24 uniquement pour la densité avant d’avoir défini les cassettes et la stratégie de réserve.
- Utilisation d'hypothèses de réseau direct dans un canal qui atterrit plus tard sur des cassettes recto verso.
- Laisser l'installateur décider de la polarité, de l'épinglage ou du type de module après l'achat.
Si la conception vise déjà une dorsale modulaire de centre de données, comparez d’abord les assemblages sur la page Câble MPO, puis alignez-les sur l’architecture prévue du panneau de brassage fibre optique.
Compatibilité et normes à vérifier
Les normes doivent servir de point de contrôle de compatibilité, et non de texte décoratif dans une fiche technique. La documentation des fournisseurs mélange souvent noms de marque, noms d’interface et anciennes références abrégées. L’équipe achats doit vérifier les exigences réelles du projet et s’assurer que l’offre y correspond.
- Format du connecteur : MPO désigne le type d’interface ; MTP est une famille de connecteurs de marque au format MPO. Précisez si du matériel de marque est requis ou si des assemblages compatibles MPO sont acceptés.
- Référence de l’interface : Vérifiez la référence normative actuelle du connecteur MPO utilisée par le fournisseur et confirmez sa conformité à l’IEC 61754-7.
- Compatibilité du panneau et de la cassette : Confirmez l’orientation de l’adaptateur, le mappage des cassettes et la stratégie des ports de réserve avant de comparer les offres.
- Critères de réception : Demandez les résultats de perte d’insertion, la preuve du mappage de polarité, les exigences d’inspection des faces terminales et la traçabilité.
Les assemblages UPCOM MPO prennent en charge le câblage dorsal haute densité et les interconnexions entre les cassettes, les panneaux et les applications de ventilation. La spécification du tronc doit donc rester compatible avec chaque cassette, adaptateur, cavalier et interface de panneau dans le canal.
Erreurs courantes et déclencheurs de reprise
La plupart des échecs sur le terrain remontent à un langage d'approvisionnement vague. Le matériel peut être bien fait et toujours être mauvais pour le canal parce que le RFQ n'a jamais énoncé l'architecture assez clairement. Le résultat n'est généralement pas un échec dramatique. Il s'agit d'une mise en service plus lente, de cordons de brassage supplémentaires, de plus de points d'accouplement de connecteur, de pertes évitables et de révisions de devis de dernière minute.
Spécification insuffisante
« Trunk MPO, faible perte, OM4 » n’est pas une spécification complète. Cette formulation ne précise ni la méthode de polarité, ni le genre, ni la base, ni la logique des cassettes.
Mauvais ordre de planification
Choisir d’abord le type de connecteur et seulement ensuite l’application crée généralement des hypothèses implicites que le fournisseur doit deviner.
Terminologie de pertes sans valeurs chiffrées
Les mentions « Elite » ou « faible perte » ne protègent pas le projet si le budget complet du canal n’est pas également indiqué et vérifié.
La commande est passée avec des informations incomplètes sur la polarité et le genre. Les modules sont choisis plus tard, puis le plan de brassage change après la révision de l’implantation des baies. Des jarretières, adaptateurs ou trunks de remplacement supplémentaires sont alors utilisés sur site. Cette reprise coûte davantage qu’une RFQ correctement définie dès le départ.
Liste de contrôle RFQ — champs précis à inclure
Incluez chacun des champs ci-dessous dans la demande afin d’éliminer les hypothèses implicites et de comparer les offres fournisseurs sur une même base technique.
| Champ | Pourquoi ce champ est important | Exemple d’indication claire |
|---|---|---|
| Application | Définit si le canal repose sur des cassettes, un breakout duplex ou une liaison directe matrice-à-matrice. | « Dorsale de câblage structurée avec cassettes » ou « liaison directe de l'équipement MPO ». |
| Type de fibre | Empêche les discordances entre les optiques, les coffres et les cassettes. | OS2, OM4, OM5 ou équivalent défini par le client. |
| Nombre de fibres | Modifie le nombre de cassettes, le chemin de migration et la planification de la densité | Base-8 / Base-12 /Base-24 et nombre exact de fibres du tronc. |
| Méthode de polarité | Élimine toute ambiguïté sur l’endroit où le mappage est géré. | Méthode A, B, C, U1 ou U2 selon l’application, indiquée explicitement. |
| Format du connecteur | Précise si un connecteur MTP de marque est requis ou si des assemblages compatibles MPO sont acceptés. | « US Conec MTP requis » ou « assemblages compatibles MPO acceptés ». |
| Genre / brochage de l’extrémité A | Évite les erreurs d’accouplement avant la commande. | Femelle sans broches / mâle avec broches, avec orientation de la clé si nécessaire. |
| Genre / brochage de l’extrémité B | Maintient le canal complémentaire du deuxième côté d'accouplement. | Écrivez séparément ; ne supposez pas qu'il reflète l'extrémité A sauf si cela est prévu. |
| Mappage panneau / cassette | Empêche un tronc correct de devenir un mauvais canal. | Famille de panneaux de brassage, type de cassette, cible de découpage et stratégie de rechange. |
| Longueur / itinéraire installé | Affecte le mou, la facilité d'entretien et la planification totale du chemin optique. | Longueur des tronçons, type d'itinéraire et exigence de boucle de service. |
| Perte de canal maximale | Détermine la qualité acceptable du connecteur et le nombre total de connexions. | Cible de perte totale d'insertion plus limite par paire appariée si nécessaire. |
| Livrables du test | Transforme l'acceptation en exigence documentée. | Résultats des pertes par insertion, carte de polarité, inspection de la face terminale et traçabilité. |
| Règles d'étiquetage d'entretien | Empêche la confusion de mise en service plus tard. | Identifiants d’origine et de destination, position de la baie et logique des ports de cassette ou de panneau. |
Projet / emplacement : [nom du site] Application : [câblage structuré sur cassettes / breakout duplex / liaison MPO-à-MPO directe] Débit cible de l’application : [breakout 10G / 40G / 100G / 400G / mixte] Type de fibre : [OS2 / OM4 / OM5] Base et nombre de fibres : [Base-8 / Base-12 / Base-24], [12F / 24F / 48F / 96F] Format du connecteur : [US Conec MTP requis / compatibilité MPO acceptée] Méthode de polarité : [Méthode A / Méthode B / Méthode C / Méthode U1 / Méthode U2, selon l’application] Connecteur extrémité A : [mâle avec broches / femelle sans broches], [orientation de la clé si nécessaire] Connecteur extrémité B : [mâle avec broches / femelle sans broches], [orientation de la clé si nécessaire] Mappage cassette / module : [type exact de cassette ou « non utilisé »] Interface du panneau de brassage : [famille de panneaux / format d’adaptateur / type de plateau] Longueurs des trunks : [xx m / xx m / xx m] Perte d’insertion totale maximale du canal : [x.xx dB] Perte d’insertion maximale par paire accouplée : [x.xx dB] Exigence d’étiquetage : [règle de nommage origine-destination + logique d’ID de port] Dossier de test et de réception : [rapport IL + plan de polarité + inspection des faces terminales + traçabilité] Note commerciale : [longueur personnalisée / livraison fractionnée / étiquette projet / règle d’emballage]
Besoin que la demande de devis corresponde à la pile matérielle, pas seulement au tronc ?
Vérifiez les familles de produits associées avant de figer le texte. Une RFQ MPO claire aligne généralement en une seule étape l’assemblage du trunk, l’environnement de brassage et les produits de connectivité associés.
FAQ
Quel est le principal point de décision pour la polarité MPO ?
Le point essentiel est l’endroit où la polarité est gérée sur l’ensemble du canal : dans le trunk, dans la cassette ou dans l’architecture de brassage environnante.
Quelle méthode de polarité MPO convient le mieux à chaque application ?
Aucune méthode de polarité MPO n’est universellement la meilleure. Choisissez la méthode selon l’architecture complète du canal et appliquez-la de manière cohérente de bout en bout. Selon ANSI/TIA-568.3-E, les méthodes A, B et C prennent en charge les applications en matrice ; U1 et U2 sont des options supplémentaires pour les applications multi-duplex.
Que doit contenir une RFQ relative à la polarité MPO ?
Indiquez l’application, le type de fibre, la base ou le nombre de fibres, la méthode de polarité, le format du connecteur, le genre ou le brochage aux deux extrémités, le mappage du panneau ou de la cassette, la longueur du cheminement, le budget total de pertes du canal, les règles d’étiquetage et les livrables de test.
Quelles sont les erreurs les plus fréquentes lors de la spécification de la polarité MPO ?
Les erreurs les plus fréquentes consistent à laisser la polarité implicite, omettre le genre du connecteur, mélanger les bases, demander une faible perte sans budget de canal et commander les trunks avant de finaliser le mappage des cassettes ou panneaux.
Quelles normes et vérifications de compatibilité sont les plus importantes pour la polarité MPO ?
Vérifiez la référence de l’interface MPO utilisée par le fournisseur, la conformité à l’IEC 61754-7, la compatibilité des panneaux et cassettes, les hypothèses d’orientation de la clé, les critères d’acceptation de la perte d’insertion et les exigences d’inspection.
