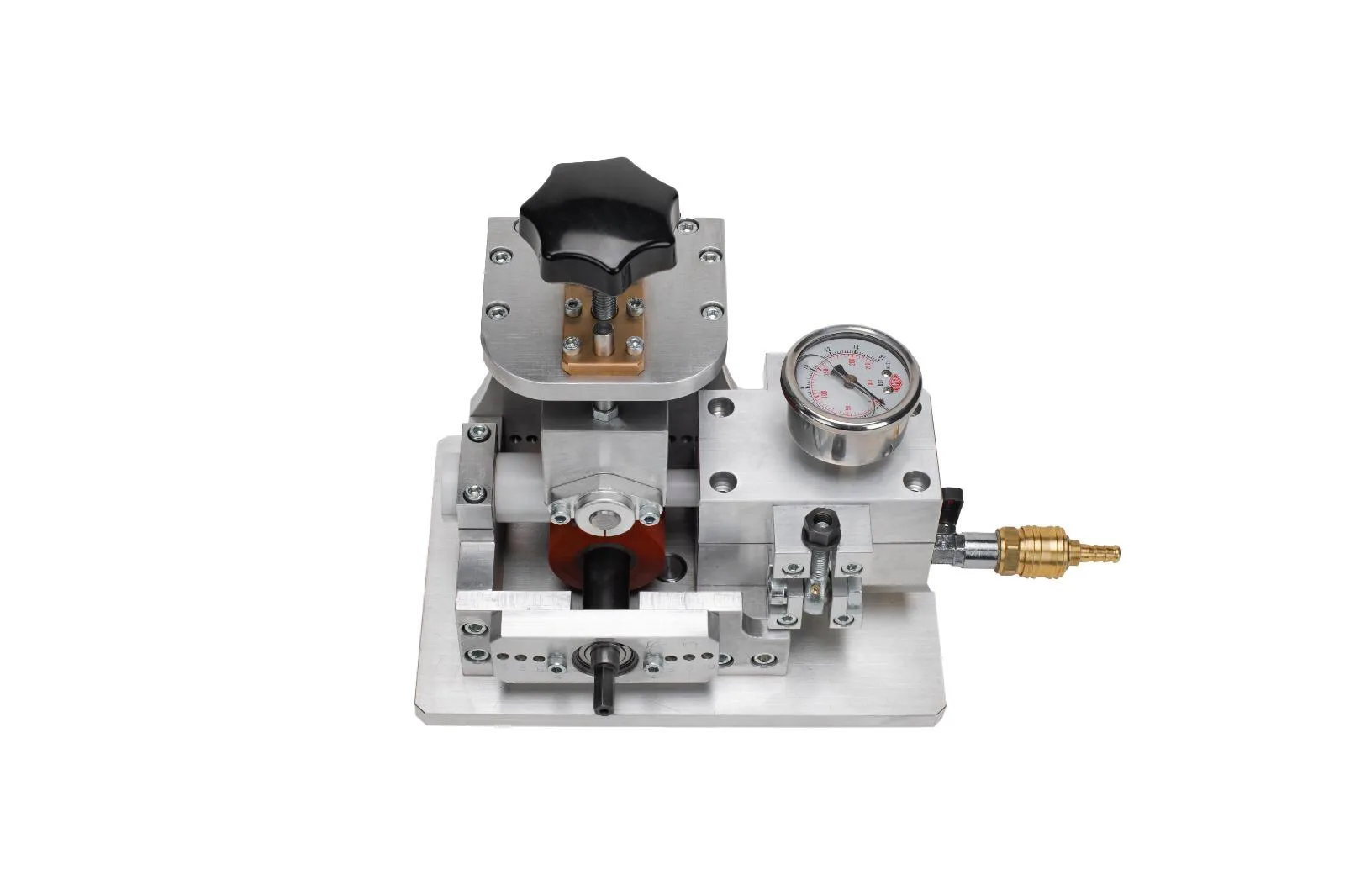

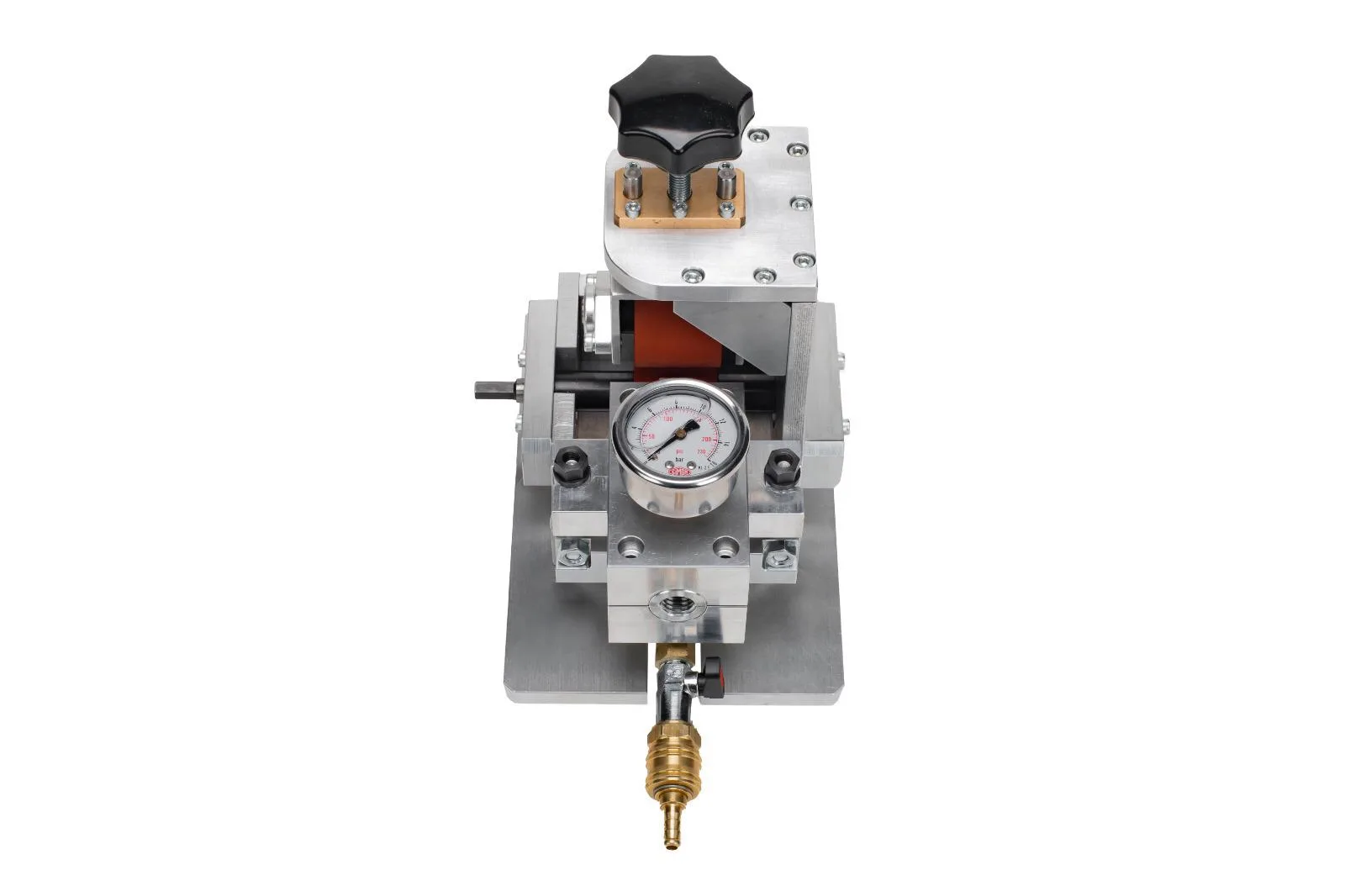

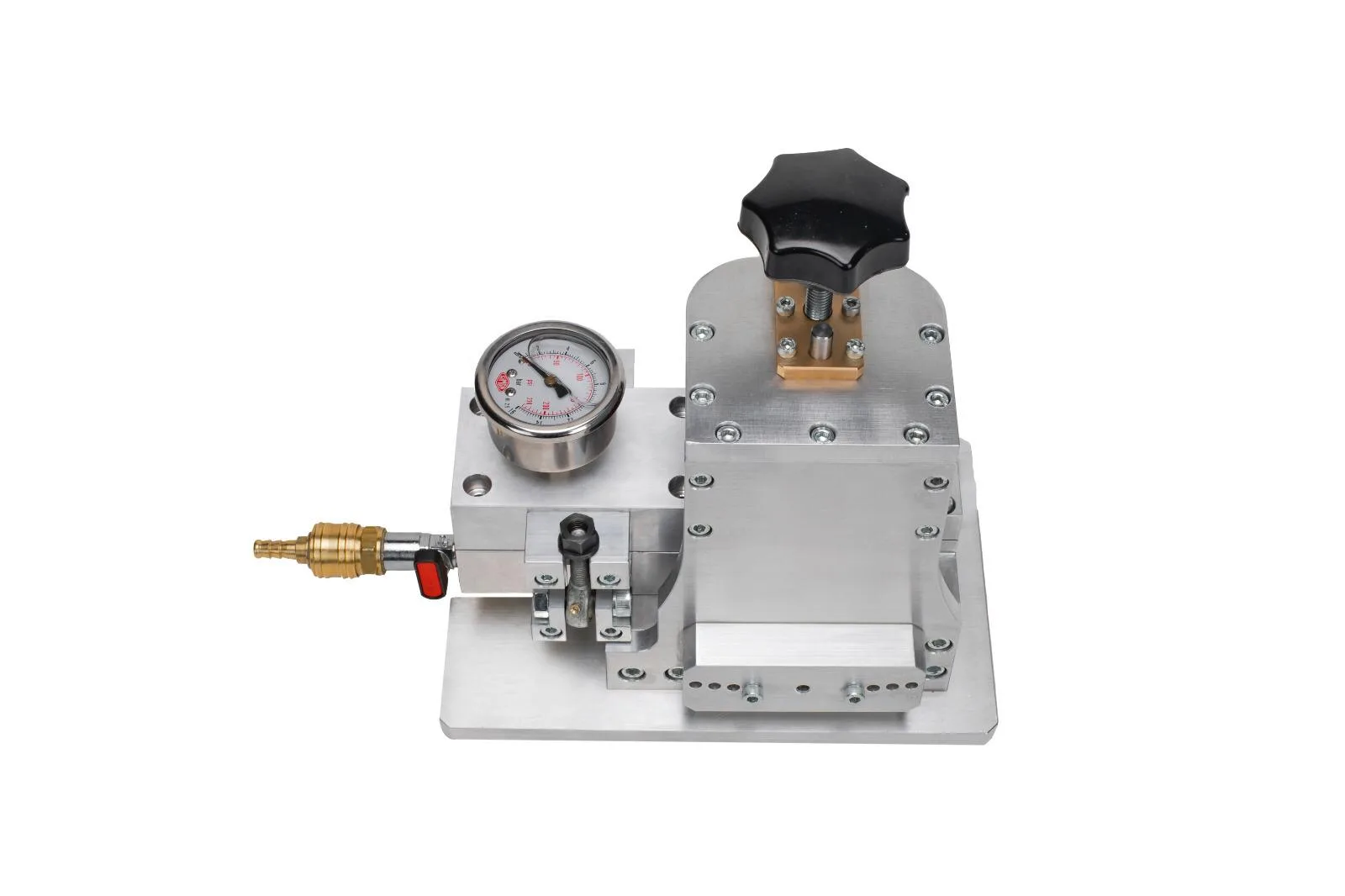

Máquina DrillFOK de soplado de cable de fibra óptica
La máquina DrillFOK de soplado de cable es una solución compacta accionada mediante un taladro atornillador inalámbrico para cables de fibra óptica de Ø 1–8 mm. Es adecuada para redes FTTH, instalaciones en edificios, campus y tramos cortos de microconductos. La combinación de aire comprimido y un taladro atornillador inalámbrico estándar proporciona a los equipos de instalación una máquina ligera y móvil, sin la complejidad de un equipo motorizado de mayor tamaño.
DrillFOK está diseñada para una puesta en servicio rápida, un manejo sencillo y una alimentación controlada del cable en condiciones reales de obra. Resulta especialmente práctica cuando se requieren dimensiones compactas, cambios rápidos entre tamaños de cable y conducto, y un rendimiento fiable en trabajos de mantenimiento, conexiones de último tramo e instalaciones interiores.
- Ø 1–8 mmRango de cable
- Hasta 1.000 mDistancia de soplado
- Hasta 90 m/minVelocidad*
- 12 barPresión de aire
- 10 kgPeso de la máquina
¿Por qué elegir la máquina DrillFOK de soplado de cable?
DrillFOK está dirigida a instaladores y técnicos que necesitan una máquina compacta para trabajos precisos, en lugar de una máquina neumática de gama intermedia o hidráulica más pesada. El accionamiento mediante taladro atornillador inalámbrico simplifica la estructura, reduce el peso y facilita el transporte entre obras.
- Sin motor integrado: menor peso y mantenimiento más sencillo.
- Funciona con un taladro atornillador inalámbrico estándar, disponible localmente en la mayoría de los mercados.
- Chasis portátil adecuado para espacios interiores, arquetas, montantes y reparaciones en campo.
- Insertos y piezas de desgaste de cambio rápido para reducir el tiempo de adaptación a otros tamaños de cable y conducto.
- Configuración según los diámetros exteriores reales del cable y del conducto del proyecto.
Por qué DrillFOK es adecuada para trabajos móviles
Una máquina de mayor tamaño no se justifica económicamente en todos los proyectos. Para acometidas FTTH, conductos pequeños, recorridos interiores o tramos cortos donde la movilidad importa más que una gran fuerza de empuje, DrillFOK ofrece una solución eficiente con transporte sencillo y preparación rápida.
- Dimensiones compactas para vehículos de servicio, almacenes y equipos de técnicos.
- Alimentación controlada en avance y retroceso.
- Transporte sencillo para trabajos de mantenimiento e instalaciones de último tramo.
- Adecuada para instaladores que cambian con frecuencia la configuración de los microconductos.
Datos técnicos de la máquina DrillFOK
| Diámetro del cable | Ø 1–8 mm |
|---|---|
| Distancia de soplado | Hasta 1.000 m, según la construcción del cable, el trazado del conducto, la lubricación, el suministro de aire y las condiciones de la obra |
| Velocidad máxima de soplado | Hasta 90 m/min, según el par del taladro atornillador, la rigidez del cable y las condiciones del recorrido |
| Presión de aire requerida | 12 bar |
| Consumo de aire | Aproximadamente 1 m³/min |
| Sistema de accionamiento | Rodillo de empuje accionado por un taladro atornillador inalámbrico externo |
| Sentido de funcionamiento | Avance / retroceso |
| Dimensiones | 310 × 250 × 320 mm |
| Peso | 10 kg |
| Base de configuración | Los rodillos de empuje, las juntas y los componentes correspondientes se seleccionan según los diámetros reales del cable y del conducto |
* El rendimiento real depende del tipo de cable, el estado del conducto, la geometría del recorrido, la lubricación, el compresor y la potencia del taladro atornillador.
Configuración de la máquina DrillFOK
- Antes de seleccionar las piezas, confirme el diámetro exterior del cable y los diámetros exterior e interior del conducto.
- Seleccione los rodillos de empuje, las juntas y los componentes de guiado adecuados para la combinación real de cable y conducto.
- Prepare un suministro de aire comprimido limpio, con la presión requerida y un caudal estable.
- Utilice un lubricante adecuado y, si la calidad del recorrido es incierta, realice una prueba en un tramo corto antes de la instalación completa.
- Indique el DE del cable, los DE/DI del conducto, la longitud del recorrido y los datos del compresor en la solicitud de presupuesto para configurar correctamente el conjunto.
Para obtener más información sobre la selección de la máquina y la instalación, consulte nuestra guía de selección de máquinas de soplado de cable y nuestra guía de soplado de cable de fibra óptica.
Cómo funciona la máquina DrillFOK
DrillFOK utiliza aire comprimido para reducir la fricción dentro del conducto, mientras el rodillo accionado por el taladro atornillador aplica una fuerza de empuje controlada. Esta combinación de empuje y soplado somete la superficie de los microcables de fibra óptica a menos esfuerzo que una alimentación totalmente mecánica.
El estado del conducto sigue siendo un factor decisivo. Una preparación cuidadosa del recorrido, un sellado correcto y unos diámetros de cable y conducto bien ajustados influyen directamente en la velocidad y la distancia alcanzables. Para obtener más información técnica, consulte esta referencia sobre conductos de PEAD.
Aplicaciones habituales de la máquina DrillFOK
- Instalación de cables FTTH en el último tramo
- Instalaciones de fibra óptica en edificios y montantes
- Enlaces cortos de fibra óptica en campus y redes empresariales
- Proyectos de infraestructura con microconductos
- Trabajos de reparación, servicio y mantenimiento
- Obras donde la movilidad tiene prioridad frente a una máquina más pesada
Ventajas de diseño de la máquina DrillFOK
- Diseño compacto para instalaciones profesionales
- Arquitectura sencilla gracias al accionamiento externo mediante taladro atornillador
- Cambio rápido entre tamaños de cable y conducto
- Rodillos de empuje y piezas de desgaste fáciles de sustituir
- Transporte y almacenamiento sencillos
- Adecuada para trabajos en interiores y exteriores
Productos relacionados y recursos técnicos
Todas las máquinas de soplado de cable
La gama completa de UPCOM, desde modelos FTTH compactos hasta sistemas neumáticos e hidráulicos de mayor capacidad.
Presupuesto de máquina de soplado de cable
Indique el DE del cable, los DE/DI del conducto, los datos del compresor y la información del recorrido para recibir una configuración adecuada.
MikroFOK o ElektroFOK
Comparación entre una solución FTTH compacta y un accionamiento eléctrico para seleccionar el modelo adecuado para el proyecto.
Máquina MikroFOK de soplado de cable
Máquina compacta para microcables, destinada a diámetros pequeños y trabajos FTTH.
Máquina ElektroFOK de soplado de cable
Alternativa con motor eléctrico y control variable de velocidad, sin necesidad de un taladro atornillador externo.
Preguntas frecuentes sobre la máquina DrillFOK
¿Qué diámetros de cable puede instalar DrillFOK?
DrillFOK está diseñada para cables de fibra óptica de Ø 1–8 mm. Los rodillos de empuje y las juntas deben seleccionarse según el diámetro real del cable y el tamaño del conducto.
¿DrillFOK funciona con aire comprimido o con un taladro atornillador?
Ambos sistemas trabajan conjuntamente. El aire comprimido facilita el soplado dentro del conducto, mientras un taladro atornillador inalámbrico externo conectado a la máquina proporciona la fuerza de empuje.
¿Qué distancia máxima puede alcanzar la máquina DrillFOK?
En condiciones adecuadas, la máquina puede instalar cable hasta una distancia de 1.000 m. El alcance real depende de la calidad del recorrido, la rigidez del cable, el estado del conducto, la lubricación y el caudal de aire disponible.
¿DrillFOK es adecuada para redes FTTH e instalaciones de fibra óptica en edificios?
Sí. Sus dimensiones compactas y su chasis portátil son adecuados para acometidas FTTH, troncales de edificios, trabajos de mantenimiento y tramos cortos de microconductos.
¿Qué información debe facilitarse para solicitar un presupuesto de DrillFOK?
Indique el DE del cable, los DE/DI del conducto, la longitud del recorrido, los datos del compresor y las condiciones especiales de la obra. Esta información permite configurar correctamente la máquina y evita costes innecesarios de accesorios.
Vídeo de la máquina DrillFOK
Vea DrillFOK en funcionamiento o abra el vídeo directamente en YouTube.
¿Necesita una configuración DrillFOK adaptada a su proyecto?
Envíenos el diámetro del cable, el tamaño del conducto, la longitud del recorrido y los datos del compresor. Propondremos la máquina con los componentes adecuados, sin sobredimensionar el conjunto ni añadir costes sin una ventaja técnica.
