Machine pneumatique pour l’installation de câbles fibre optique

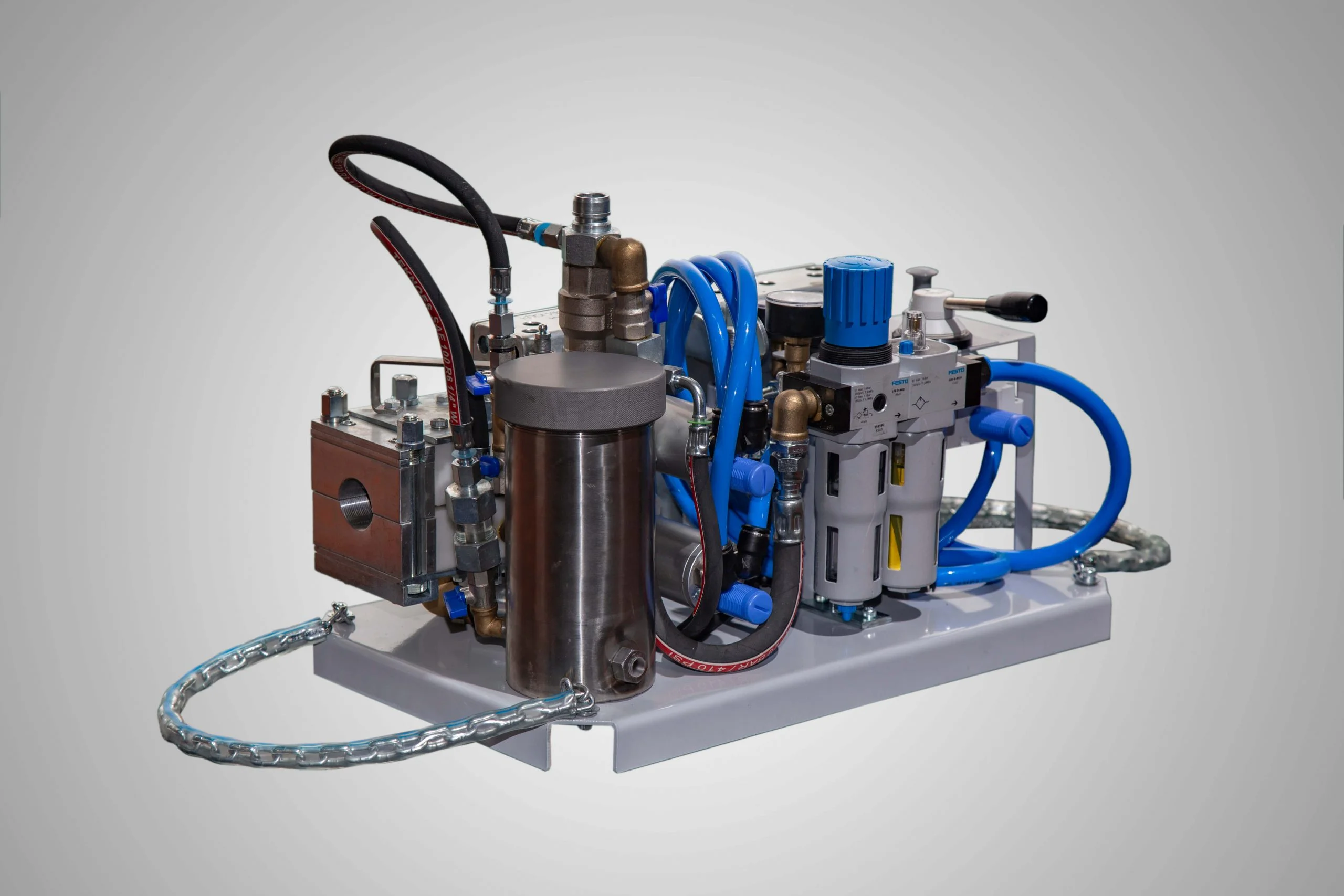

Machine FOK de soufflage de câbles fibre optique
La machine FOK de soufflage de câbles est un système pneumatique de soufflage conçu pour les câbles fibre optique de Ø9 à 22 mm dans des fourreaux de Ø20 à 50 mm. Elle s’adresse aux installateurs recherchant une machine intermédiaire robuste entre les unités compactes pour microcâbles et les systèmes hydrauliques plus lourds, avec un maintien stable du câble, deux moteurs pneumatiques et une vitesse d’installation pouvant atteindre 80 m/min.
Pour les réseaux backbone, métropolitains, feeder et les grands projets FTTx, FOK offre une plage d’utilisation plus large que les machines compactes pour microcâbles, tout en restant plus facile à transporter et à mettre en service qu’un modèle hydraulique de grande taille. Lorsque le câble, le fourreau et le compresseur sont adaptés, la fiche technique indique une distance d’installation maximale pouvant atteindre 3000 m pour un câble de 12 mm dans un fourreau de 40 mm.
- Diamètre extérieur du câble : Ø9–22 mm
- Diamètre extérieur du fourreau : Ø20–50 mm
- Double entraînement pneumatique
- Vitesse max. : 80 m/min
- Distance max. : jusqu’à 3000 m
Pour les câbles de plus petit diamètre, consultez
ElektroFOK, MikroFOK et
MiniFOK. Pour les travaux hydrauliques longue distance plus exigeants, passez à
HidroFOK.

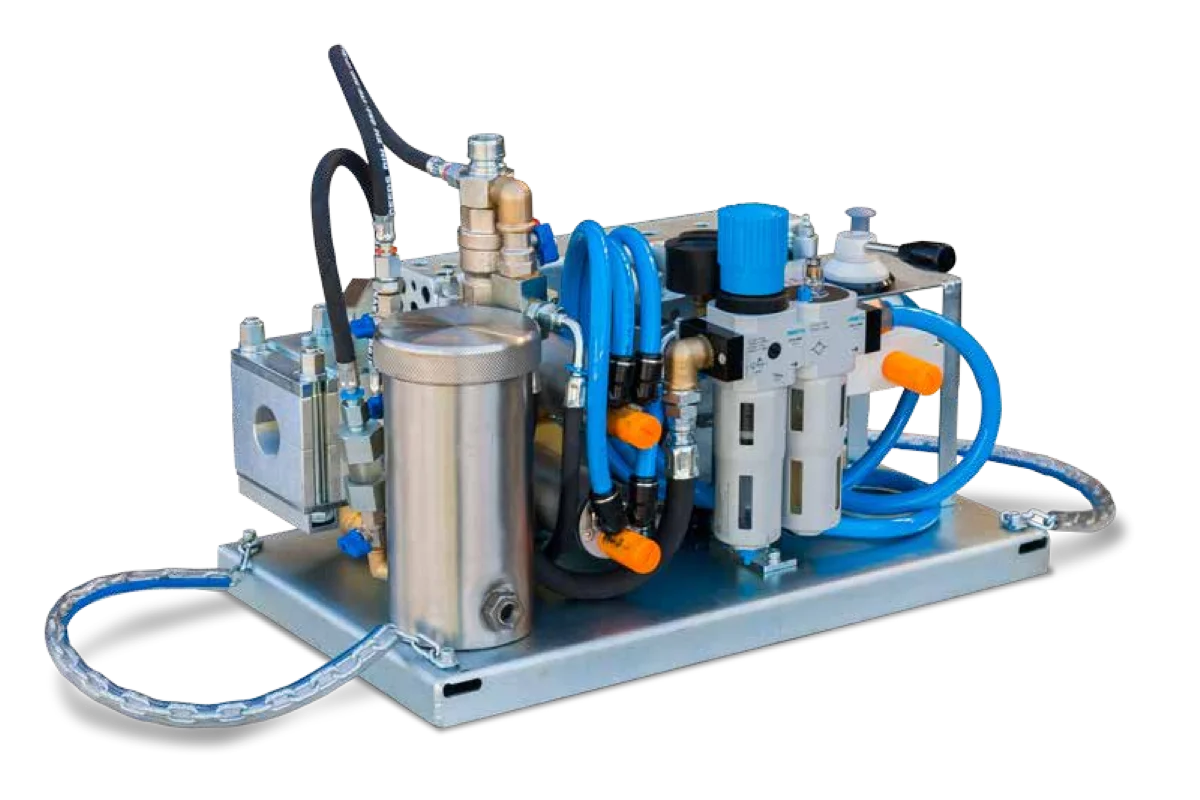

Présentation de la machine FOK de soufflage de câbles
La Machine FOK de soufflage de câbles est conçue pour installer des câbles fibre optique dans des fourreaux télécoms préinstallés, au moyen d’air comprimé et d’une poussée contrôlée. Sa plage de travail convient aux câbles de diamètre moyen à élevé, lorsque les petites machines pour microcâbles sont insuffisantes mais qu’une unité hydraulique serait surdimensionnée.
La machine utilise deux moteurs pneumatiques, un système de centrage du câble, des jeux de palettes interchangeables, des outils de raccordement de fourreau et des fonctions de lubrification intégrées afin de stabiliser l’avancement du câble. Sur chantier, un mauvais maintien, des fuites d’air ou un alignement incorrect entraînent des pertes de temps, des dommages de gaine et une diminution de la distance de soufflage.
FOK présente également un intérêt commercial. En changeant les jeux de palettes et les pièces de centrage, un seul châssis couvre plusieurs diamètres de câble. Les distributeurs et installateurs évitent ainsi de stocker plusieurs machines intermédiaires pour des plages de capacité proches.
Applications recommandées pour FOK
- Installation de fibre sur réseaux backbone et feeder
- Projets fibre métropolitains et réseaux de services publics
- Longues sections de fourreau nécessitant une gestion stable de l’air
- Installateurs travaillant avec plusieurs plages de diamètre
- Équipes recherchant de la flexibilité sur chantier sans passer à une plateforme hydraulique
Pourquoi choisir la machine FOK ?
Ø9–22 mm
Large plage de câbles
Une seule machine couvre une grande partie des installations de câbles de diamètre intermédiaire grâce à des palettes pour 9–13, 14–18 et 19–22 mm.
Ø20–50 mm
Large compatibilité avec les fourreaux
FOK prend en charge les diamètres de fourreau couramment utilisés dans les réseaux feeder, backbone et les infrastructures, ce qui facilite son utilisation sur des projets variés.
80 m/min
Rythme d’installation élevé
La vitesse devient un avantage lorsque le fourreau est correctement préparé et le compresseur bien dimensionné. C’est dans ces conditions que le gain de main-d’œuvre réduit réellement le coût d’installation.
2 moteurs
Poussée stable
Les deux moteurs pneumatiques stabilisent l’avancement du câble et réduisent le patinage par rapport aux systèmes d’entraînement faibles ou mal équilibrés.
3000 m
Fort potentiel de distance
La fiche technique FOK indique jusqu’à 3000 m en une seule opération pour un câble de 12 mm dans un fourreau de 40 mm, sous réserve de conditions de chantier et d’un réglage adaptés.
Prête pour le chantier
Lubrification et commande intégrées
La lubrification du fourreau, celle des moteurs pneumatiques, le raccord rapide et la commande de direction sont intégrés au fonctionnement de la machine.
Caractéristiques techniques de la machine FOK
| Type de machine | Machine pneumatique FOK de soufflage de câbles |
|---|---|
| Version standard | Entraînement par 2 moteurs pneumatiques |
| Diamètre du câble | Ø9–22 mm |
| Options de palettes | 9–13 mm / 14–18 mm / 19–22 mm |
| Diamètre extérieur du fourreau | Ø20–50 mm |
| Unité d’entraînement | Pneumatique |
| Consommation d’air max. | 3 m3/min à 6 bar |
| Couple / puissance max. | 8,5 Nm × 2 |
| Distance max. en une opération | Jusqu’à 3000 m (câble de 12 mm / fourreau de 40 mm, selon les conditions du chantier) |
| Vitesse max. | 80 m/min |
| Pression d’air max. | 16 bar |
| Pression d’eau max. | 23 bar |
| Dimensions avec caisse | 380 × 610 × 440 mm |
| Poids de la machine | 40 kg |
| Poids total | 49 kg |
Exigences du compresseur pour la machine FOK
- Pression de service minimale : 12 bar
- Débit d’air recommandé : 10,5 m3/min (env. 371 CFM)
- Pression dans le fourreau pendant le soufflage : minimum 10,5 bar
- Pression des moteurs pneumatiques : 6,5–7 bar
- Pression du piston des palettes : 2–4 bar
La capacité du compresseur, l’état du fourreau, la construction du câble, la géométrie du parcours et la qualité de l’étanchéité influencent directement les performances de soufflage.

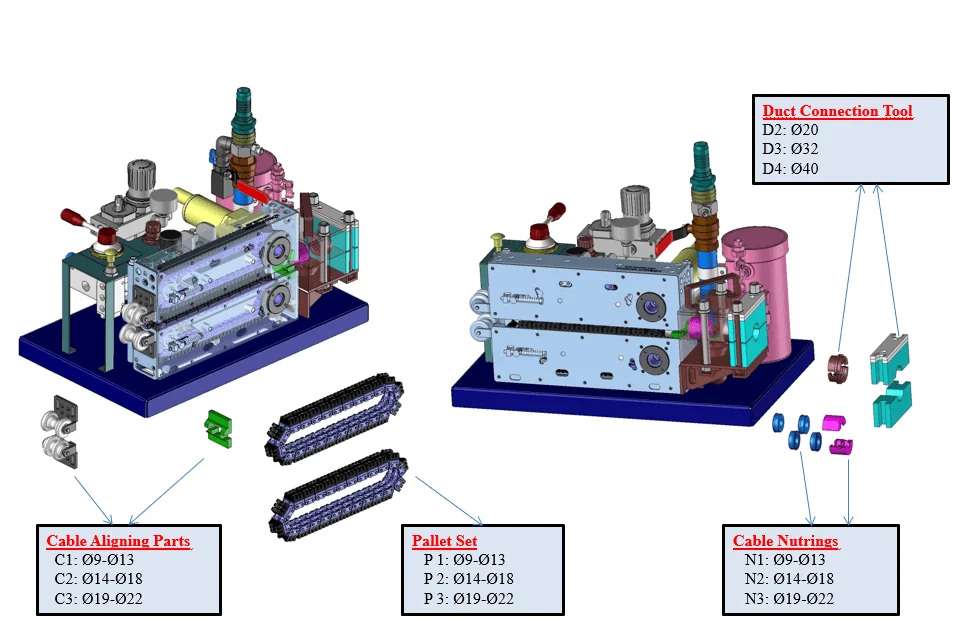

Principaux composants de la machine FOK
- Raccord rapide d’air comprimé pour raccorder rapidement le compresseur
- Raccordement simple du fourreau pour immobiliser le fourreau à l’entrée de la machine
- Entraînement par chaîne revêtue de caoutchouc pour pousser le câble sans patinage
- Pièces de centrage du câble pour centrer le câble avant son entrée
- Régulateur de pression du piston pour régler la force de serrage du câble
- Vanne de commande de direction pour inverser le sens de poussée ou de traction
- Unité de lubrification d’air pour protéger les moteurs pneumatiques
- Régulateur de pression d’air pour régler la pression des moteurs
- Deux moteurs pneumatiques pour une force d’entraînement régulière
- Unité de lubrification du fourreau pour réduire le frottement dans le fourreau
Applications de la machine FOK
Utilisateurs types
- Entreprises d’installation de fibre optique
- Installateurs d’infrastructures télécoms
- Équipes de projets de services publics et de collectivités
- Sous-traitants de réseaux backbone et métropolitains
- Distributeurs accompagnant les équipes d’installation
Projets types
- Liaisons feeder FTTx
- Installation de fibre backbone
- Réseaux métropolitains de fibre en fourreaux
- Liaisons télécoms de campus et industrielles
- Longues sections de fourreau préinstallées nécessitant un soufflage contrôlé
Mise en service de la machine FOK
1
Vérifier l’état du fourreau
Vérifiez que le fourreau est propre, continu et sans obstruction. Son état est l’un des principaux facteurs déterminant la distance de soufflage.
2
Choisir le jeu de palettes adapté
Adaptez la taille des palettes et les pièces de centrage au diamètre réel du câble. Un mauvais dimensionnement provoque du patinage, des marques sur la gaine ou une mauvaise efficacité du flux d’air.
3
Régler l’axe et les poulies
Alignez le cheminement du câble sur l’axe de la machine et réglez l’écartement des poulies afin que le câble entre au centre sans sortir de sa position.
4
Raccorder le compresseur et régler les pressions
Utilisez un flexible d’air de 1" avec raccord rapide. Maintenez la pression du fourreau à au moins 10,5 bar, celle des moteurs pneumatiques à environ 6,5–7 bar et celle des palettes à environ 2–4 bar.
5
Appliquer correctement le lubrifiant
Utilisez le système de lubrification du fourreau pour réduire le frottement et réglez le débit de lubrification des moteurs pneumatiques afin de garantir un fonctionnement régulier.
6
Contrôler la vitesse et le sens d’avancement
Réglez le déplacement du câble à l’aide de la vanne de commande de direction. Avant d’inverser le sens, arrêtez la machine et suivez la procédure d’utilisation officielle.
Points d’entretien du manuel utilisateur
- Purger l’humidité accumulée dans l’unité de traitement d’air
- Maintenir la lubrification des moteurs pneumatiques active et remplir le réservoir si nécessaire
- Une lubrification en fin de journée est recommandée pour protéger les roulements contre la corrosion
- Contrôler l’usure des palettes et remplacer les pièces usées avant l’apparition de patinage
- Maintenir les joints, joints toriques et filtres propres afin d’éviter les fuites d’air et les performances instables
Contenu de la fourniture FOK
Équipement principal
- 1 jeu de palettes (2 pièces)
- 1 système de lubrification du fourreau
- 2 moteurs pneumatiques
- 1 système de lubrification d’air
- 1 jeu de pièces de centrage du câble
Accessoires inclus
- Guide opérateur
- Inserts de câble
- Inserts de fourreau
- Jeu de joints bleus Nutring
- 2 m de joint torique noir en caoutchouc
- Raccord pneumatique rapide
- Kit d’outils
- Boîte à outils en plastique
- Caisse en bois protégée avec support
Non inclus
- Compresseur d’air
- Huile de lubrification
- Refroidisseur d’air
La configuration doit être définie avant l’offre. Le choix correct des palettes et des outillages de fourreau détermine le contenu réellement utilisable de la machine.
Configuration de commande de la machine FOK

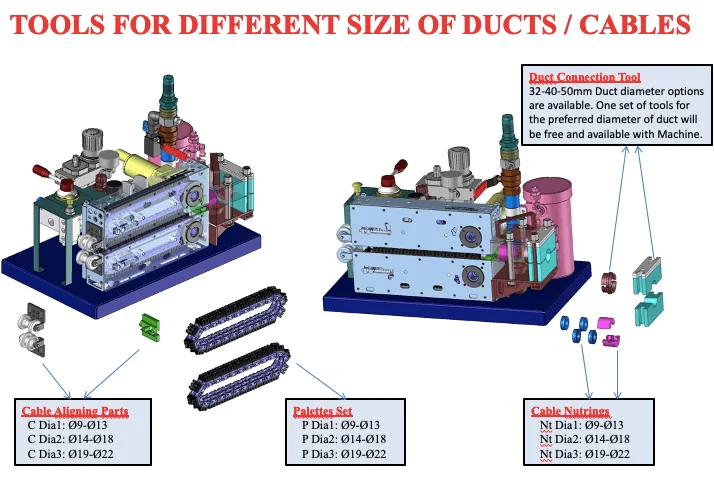

Options de palettes et de centrage du câble
- Diamètre extérieur du câble 9–13 mm : Jeu de palettes – code UPCOM 1001 / Pièces de centrage du câble – code UPCOM 1005
- Diamètre extérieur du câble 14–18 mm : Jeu de palettes – code UPCOM 1201 / Pièces de centrage du câble – code UPCOM 1204
- Diamètre extérieur du câble 19–22 mm : Jeu de palettes – code UPCOM 1101 / Pièces de centrage du câble – code UPCOM 1104
Options d’outils de raccordement du fourreau
- Diamètre extérieur du fourreau 20 mm : Outil de raccordement du fourreau – code UPCOM 1002
- Diamètre extérieur du fourreau 32 mm : Outil de raccordement du fourreau – code UPCOM 2100
- Diamètre extérieur du fourreau 40 mm : Outil de raccordement du fourreau – code UPCOM 2101
- Diamètre extérieur du fourreau 50 mm : Outil de raccordement du fourreau – code UPCOM 2102
Exemple de configuration de commande
FOK Machine + 1001 + 1005 + 2100
Exemple : une FOK Machine avec jeu de palettes 9–13 mm, pièces de centrage 9–13 mm et outil de raccordement pour fourreau de 32 mm. Pour couvrir d’autres diamètres, ajoutez le jeu de palettes et les pièces de centrage correspondant au diamètre extérieur mesuré du câble.
Assistance terrain FOK Machine
Vous utilisez déjà une FOK Machine sur chantier ? Accédez au centre d’assistance terrain pour la préparation, le diagnostic, les codes de pièces de rechange, les vidéos et les demandes de support.
Cette zone est destinée aux utilisateurs existants et aux équipes terrain. Pour une nouvelle configuration ou une offre, utilisez le formulaire de demande de configuration.
Outils d’assistance disponibles
- Assistant de configuration pour les dimensions du câble et du fourreau
- Référence des codes UPCOM des pièces de rechange FOK
- Contrôles de diagnostic
- Consignes d’entretien
- Formulaire de contact support
Vidéos de la machine FOK
Vous trouverez ci-dessous les vidéos officielles de la Machine FOK de soufflage de câbles présentant la mise en service, les composants, les réglages et les principales opérations d’entretien.
Vidéo de configuration de la machine FOK
Cette vidéo présente la procédure de configuration, les composants, les réglages fins et les points d’entretien avant utilisation sur chantier.
Vidéo d’utilisation de la machine FOK
Cette vidéo présente les composants, les étapes de mise en service et les réglages nécessaires à une utilisation sûre et stable.
Machines, accessoires et guides associés à la machine FOK
ElektroFOK
Pour les petits câbles de Ø1 à 8 mm avec entraînement électrique.
Voir ElektroFOK
MiniFOK
Option compacte pour les petits diamètres lorsque la capacité de FOK n’est pas nécessaire.
Voir MiniFOK
HidroFOK
À choisir lorsque la puissance hydraulique et les travaux longue distance exigeants deviennent prioritaires.
Voir HidroFOK
Raccord en Y
Accessoire utile pour le sursoufflage et la gestion contrôlée du passage de l’air et du câble.
Voir le raccord en Y
Ressource interne
Toutes les machines de soufflage
Découvrez toute la gamme UPCOM, de DrillFOK à HidroFOK.
Ressource interne
Page de demande de devis pour machines de soufflage
Indiquez le diamètre du câble, celui du fourreau et les données du parcours pour obtenir la configuration adaptée.
Guide interne
Guide de sélection des machines de soufflage
Utile lorsque le client hésite entre FOK, MiniFOK, MikroFOK et HidroFOK.
Guide interne
Conseils pour le soufflage de fibre optique
Contrôles pratiques influençant la distance de soufflage et la sécurité du câble.
Comparatif interne
MikroFOK vs ElektroFOK
Lien utile pour les acheteurs comparant des plages de câbles plus petites.
Référence externe
Référence FOA sur l’installation de fibre optique
Principes de l’installation par soufflage et de la pose de fibre en fourreau.
Référence externe
Référence PPI sur les fourreaux PEHD
Pourquoi la qualité du fourreau, le type de paroi et la méthode de pose influencent directement les performances.
Référence externe
Guide PPI sur le raccordement des fourreaux
Informations utiles pour l’étanchéité des raccords, le maintien du débit d’air et la régularité des distances de soufflage.
FAQ de la machine FOK
Quels diamètres de câble la machine FOK peut-elle installer ?
FOK est conçue pour des câbles fibre optique de Ø9 mm à Ø22 mm avec le jeu de palettes et les pièces de centrage adaptés.
Quels diamètres de fourreau sont compatibles avec la machine FOK ?
La machine prend en charge des diamètres extérieurs de fourreau de Ø20 mm à Ø50 mm avec l’outil de raccordement adapté.
Quelle est la vitesse maximale de la machine FOK ?
La vitesse maximale officielle est de 80 m/min. La vitesse réelle dépend de la qualité du fourreau, de la construction du câble, de l’alimentation en air et des réglages de l’installateur.
Quelle distance la machine FOK peut-elle couvrir en une seule opération ?
La fiche technique indique jusqu’à 3000 m en une seule opération pour un câble de 12 mm dans un fourreau de 40 mm. Le résultat réel dépend fortement de la qualité du parcours, de l’étanchéité, du frottement, du débit du compresseur et des caractéristiques du câble.
Quel compresseur est recommandé pour la machine FOK ?
Une capacité minimale de compresseur de 10,5 m3/min à 12 bar est recommandée. La pression dans le fourreau doit être d’environ 10,5 bar minimum pendant le fonctionnement.
Le compresseur d’air est-il inclus dans le contenu standard ?
Non. Le compresseur d’air, l’huile de lubrification et le refroidisseur d’air ne sont pas inclus dans le contenu standard FOK.
Configurer la machine FOK pour votre projet
Pour définir la configuration correcte, indiquez le diamètre extérieur du câble, celui du fourreau, la longueur du parcours et les caractéristiques du compresseur. Le bon choix des outillages évite les erreurs de configuration et les retards sur chantier.
