Machine HidroFOK de soufflage de câbles fibre optique
La machine HidroFOK de soufflage de câbles fibre optique est conçue pour l’installation assistée par air comprimé de câbles à fibre optique et de télécommunication de Ø 9–24 mm dans des fourreaux de Ø 20–60 mm de diamètre extérieur.
Deux moteurs hydrauliques assurent une force d’avance régulière, tandis que la centrale hydraulique équipée d’un moteur essence Honda GX 270 permet une utilisation mobile sur de longues liaisons backbone et des parcours extérieurs exigeants.
Ø 9–24 mm
Diamètre du câble
Ø 20–60 mm
Diamètre extérieur du fourreau
jusqu’à 80 m/min
Vitesse de soufflage
jusqu’à 3 000 m*
Distance de référence
Machine hydraulique de soufflage de câbles pour les longues distances
HidroFOK associe une alimentation contrôlée en air comprimé à une avance hydraulique du câble. Sa conception convient aux câbles de plus grand diamètre, aux longues sections de fourreau et aux chantiers où une machine compacte à moteur pneumatique n’offre pas une réserve de poussée suffisante.
Avance hydraulique constante
Deux moteurs hydrauliques entraînent ensemble les palettes. La vitesse et le sens d’avancement sont réglés par la vanne hydraulique.
Conçue pour une utilisation sur chantier
La centrale hydraulique à essence facilite les interventions mobiles sur les parcours ruraux, les liaisons backbone et les chantiers extérieurs.
Configuration adaptée au projet
Les palettes, guides-câble, inserts de fourreau et joints sont sélectionnés selon les diamètres réels du câble et du fourreau.
Les fourreaux en PEHD sont souvent utilisés sur les réseaux de télécommunication en raison de leur flexibilité, de leur résistance à la corrosion et des grandes longueurs disponibles. Pour davantage d’informations techniques, consultez le Plastic Pipe Institute.
Caractéristiques techniques de la machine HidroFOK de soufflage de câbles
| Paramètre | Valeur technique |
|---|---|
| Type de machine | Machine hydraulique de soufflage de câbles assistée par air comprimé |
| Système d’entraînement | Centrale hydraulique avec deux moteurs hydrauliques |
| Diamètre du câble | Ø 9–24 mm |
| Diamètre extérieur du fourreau | Ø 20–60 mm, selon l’outillage de raccordement sélectionné |
| Vitesse maximale | jusqu’à 80 m/min |
| Distance de soufflage de référence | jusqu’à 3 000 m avec un câble de 12 mm dans un fourreau de 40 mm, lorsque le parcours et les conditions d’installation sont adaptés |
| Pression d’air maximale | 16 bar |
| Pression d’eau maximale | 23 bar |
| Débit de compresseur recommandé | au moins 10,5 m³/min à 12 bar |
| Centrale hydraulique | Moteur essence Honda GX 270 |
| Dimensions avec caisse de transport | 740 × 1 200 × 740 mm |
| Poids total | 170 kg |
* La distance réellement atteignable dépend notamment du diamètre intérieur du fourreau, de la rigidité du câble, du taux de remplissage, du nombre de courbes, de l’état du fourreau, de la lubrification, de la température et du débit d’air comprimé disponible.
Avantages de la machine HidroFOK de soufflage de câbles sur chantier
Réserve de poussée supérieure
L’entraînement hydraulique convient aux câbles de plus grand diamètre, aux longues sections et aux parcours présentant une résistance au frottement élevée.
Maintien stable du câble
Le système de palettes transmet régulièrement la force d’avance. Le réglage pneumatique de la pression compense les tolérances de diamètre.
Fonctionnement maîtrisé
La vitesse d’avance, le sens de déplacement, la pression de serrage et l’alimentation en air peuvent être réglés lors de la mise en service selon le parcours.
HidroFOK est adaptée lorsque
- des câbles de Ø 9–24 mm doivent être installés,
- le projet comprend de longues liaisons backbone ou extérieures,
- une force d’avance élevée et régulière est nécessaire,
- l’état du fourreau, les courbes ou les frottements sont exigeants,
- une centrale hydraulique mobile est nécessaire sur le chantier.
Quand choisir un modèle plus compact
Pour les installations polyvalentes dans la plage des diamètres intermédiaires, la machine FOK de soufflage de câbles. Pour les câbles de plus petit diamètre, les interventions variées et une plateforme plus compacte, la machine MiniFOK de soufflage de câbles constitue une solution mieux adaptée.
Installation par avance hydraulique et air comprimé
Pour maîtriser le soufflage, la machine, le câble, le fourreau, les joints, la lubrification et le compresseur doivent être préparés comme un système complet.
1
Mesurer le câble et le fourreau
Vérifier le diamètre extérieur réel du câble ainsi que les diamètres extérieur et intérieur du fourreau avant de sélectionner l’outillage.
2
Sélectionner la configuration
Adapter le jeu de palettes, les guides-câble, l’insert de fourreau et les joints aux dimensions réelles du projet.
3
Raccorder l’hydraulique et l’air comprimé
Raccorder correctement la centrale hydraulique, la conduite d’air, le système de lubrification et l’entrée du fourreau.
4
Régler la pression et la vitesse
Régler progressivement l’avance et la pression de serrage afin de guider le câble sans le soumettre à une charge excessive.
5
Surveiller le soufflage
Contrôler l’avance du câble, les frottements, le tracé du fourreau et les valeurs de pression pendant toute l’installation.
Planification et méthode de travail
Le guide de soufflage des câbles à fibre optique présente en détail la préparation, le choix du compresseur, la lubrification et la planification du parcours.
Éléments fournis et sélection de l’outillage selon le projet
La configuration finale est définie selon le diamètre du câble, les dimensions du fourreau et les conditions d’utilisation prévues. L’offre doit donc préciser clairement les jeux de palettes, guides, outils et joints nécessaires.
Équipement standard
- Corps de machine HidroFOK
- 1 jeu comprenant 2 palettes
- 2 moteurs hydrauliques
- Centrale hydraulique avec moteur essence Honda GX 270
- Système de lubrification du fourreau et boîtier de sortie d’air
- Insert de câble, jeu de guides-câble et d’inserts de fourreau
- Joints d’étanchéité et joints toriques
- Raccord rapide, jeu d’outils et boîte à outils
- Manuel d’utilisation et caisse de transport en bois
Non inclus dans l’équipement standard
- Compresseur d’air
- Refroidisseur d’air comprimé
- Lubrifiant pour câble ou fourreau
Informations requises avant validation de l’offre
- Diamètre extérieur et type de câble
- Diamètres extérieur et intérieur du fourreau
- Distance visée, courbes et état du fourreau
- Pression et débit disponibles du compresseur, en bar et en m³/min
Sélection de l’outillage selon les dimensions du projet
| Groupe de configuration | Critère de sélection |
|---|---|
| Jeu de palettes | Groupes principaux Ø 9–13 mm, Ø 14–18 mm et Ø 19–24 mm |
| Guide-câble | Adapté au diamètre extérieur réel du câble |
| Outillage de raccordement du fourreau | Sélectionné selon le projet pour des fourreaux de Ø 20, 25, 32, 40, 50 ou 60 mm de diamètre extérieur |
| Joints et inserts | Adaptés à la combinaison finale câble-fourreau |
Les pièces de rechange et d’usure doivent correspondre à la plateforme de la machine et au groupe de diamètres. Consultez le guide de compatibilité des pièces de rechange pour machines de soufflage.

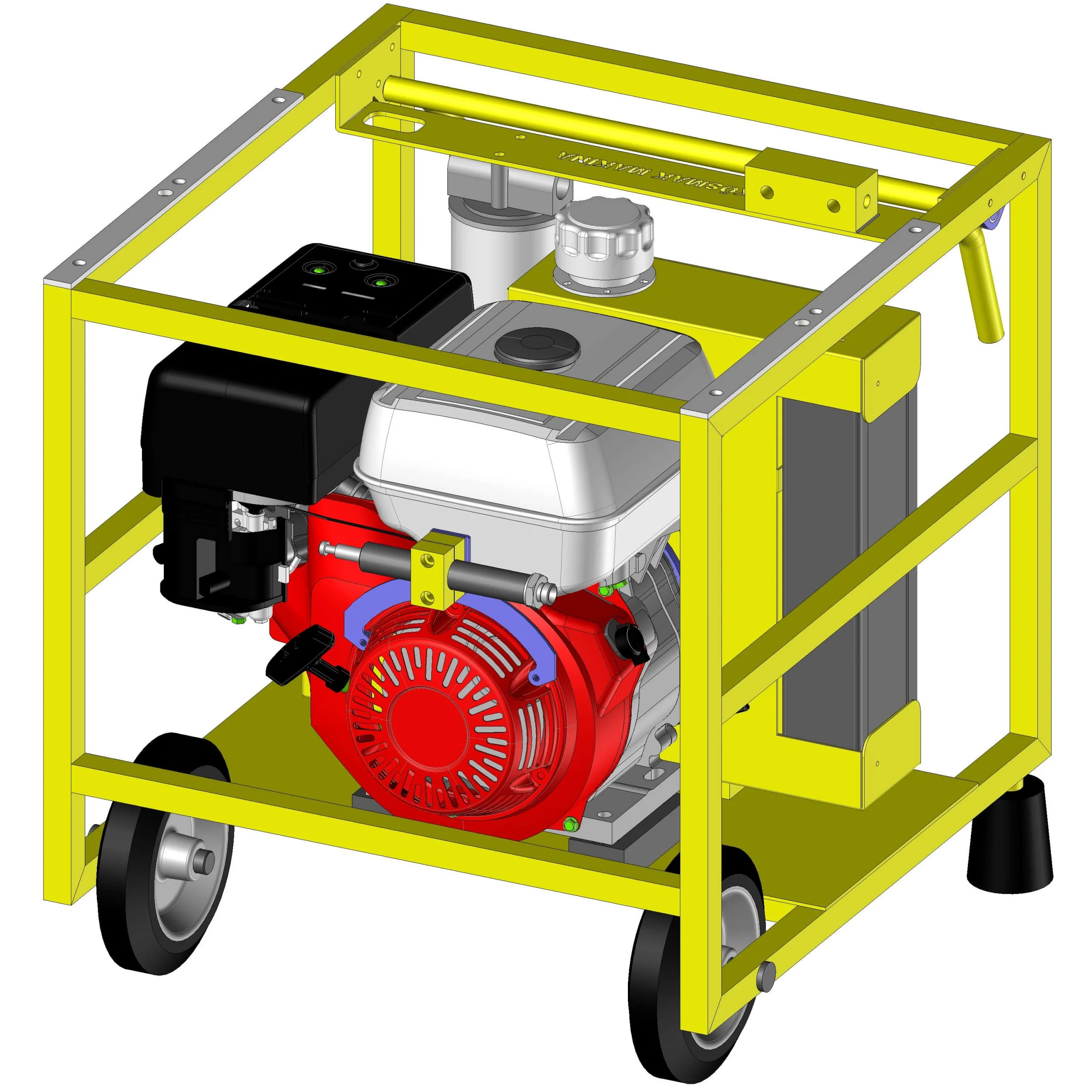

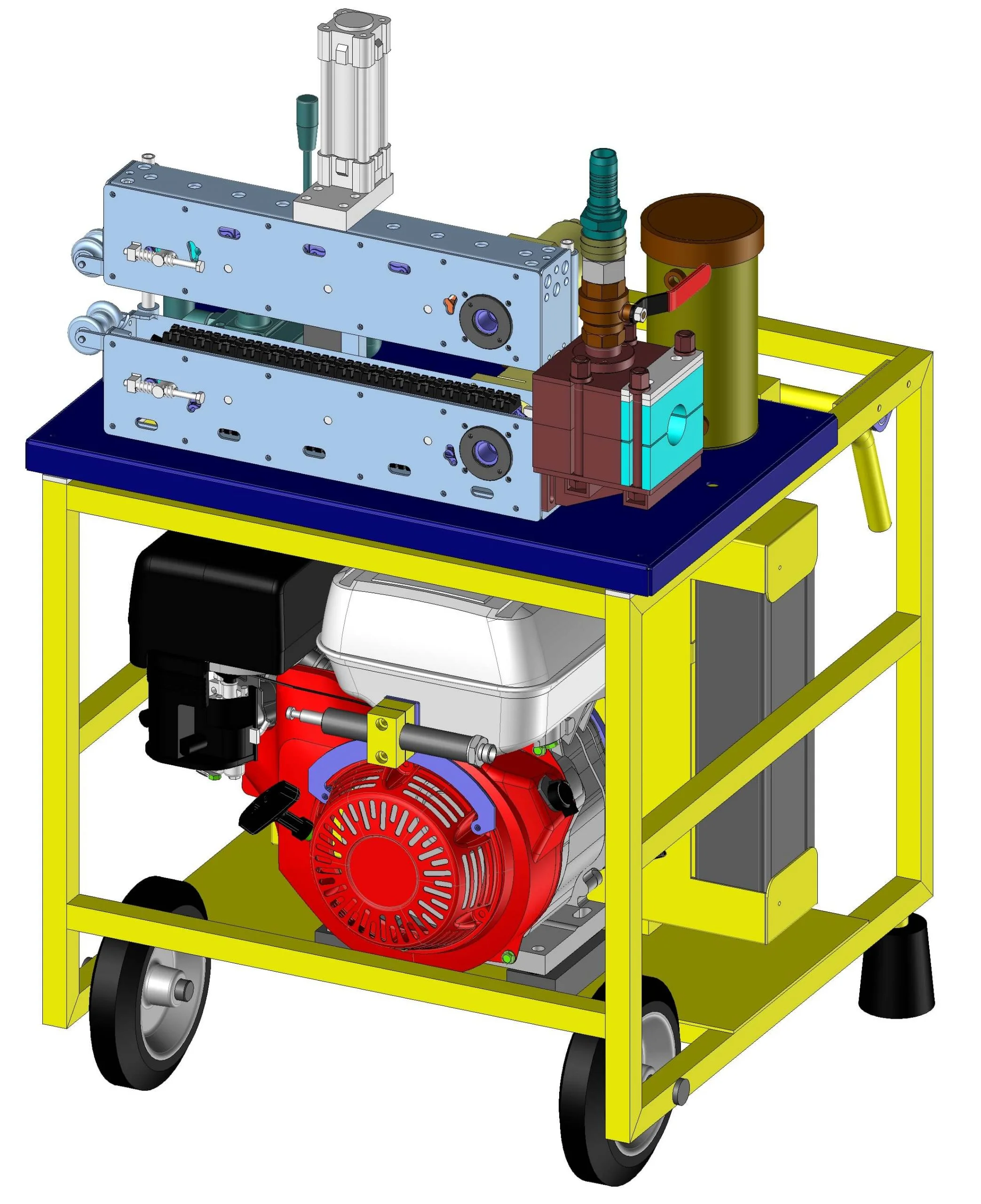

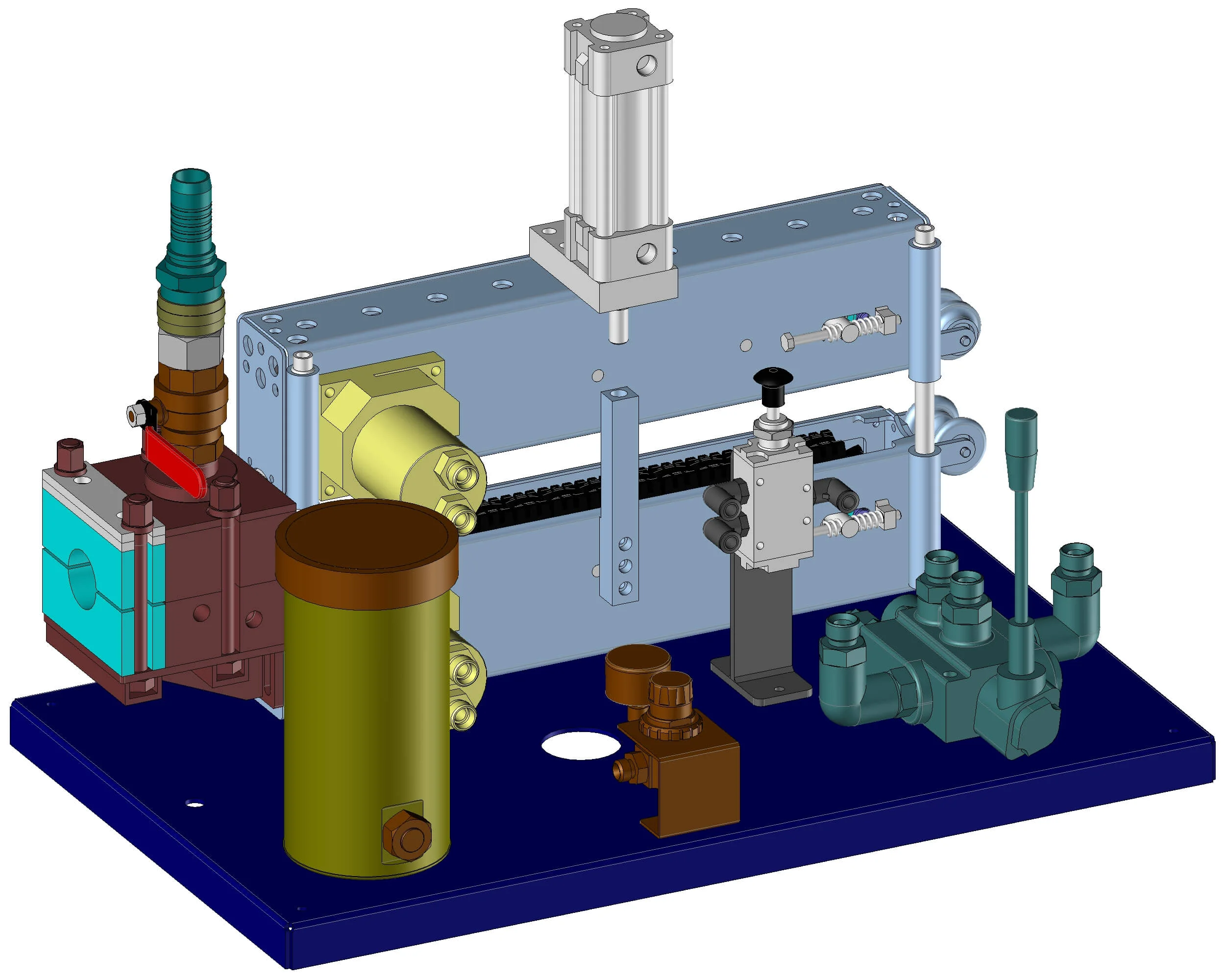

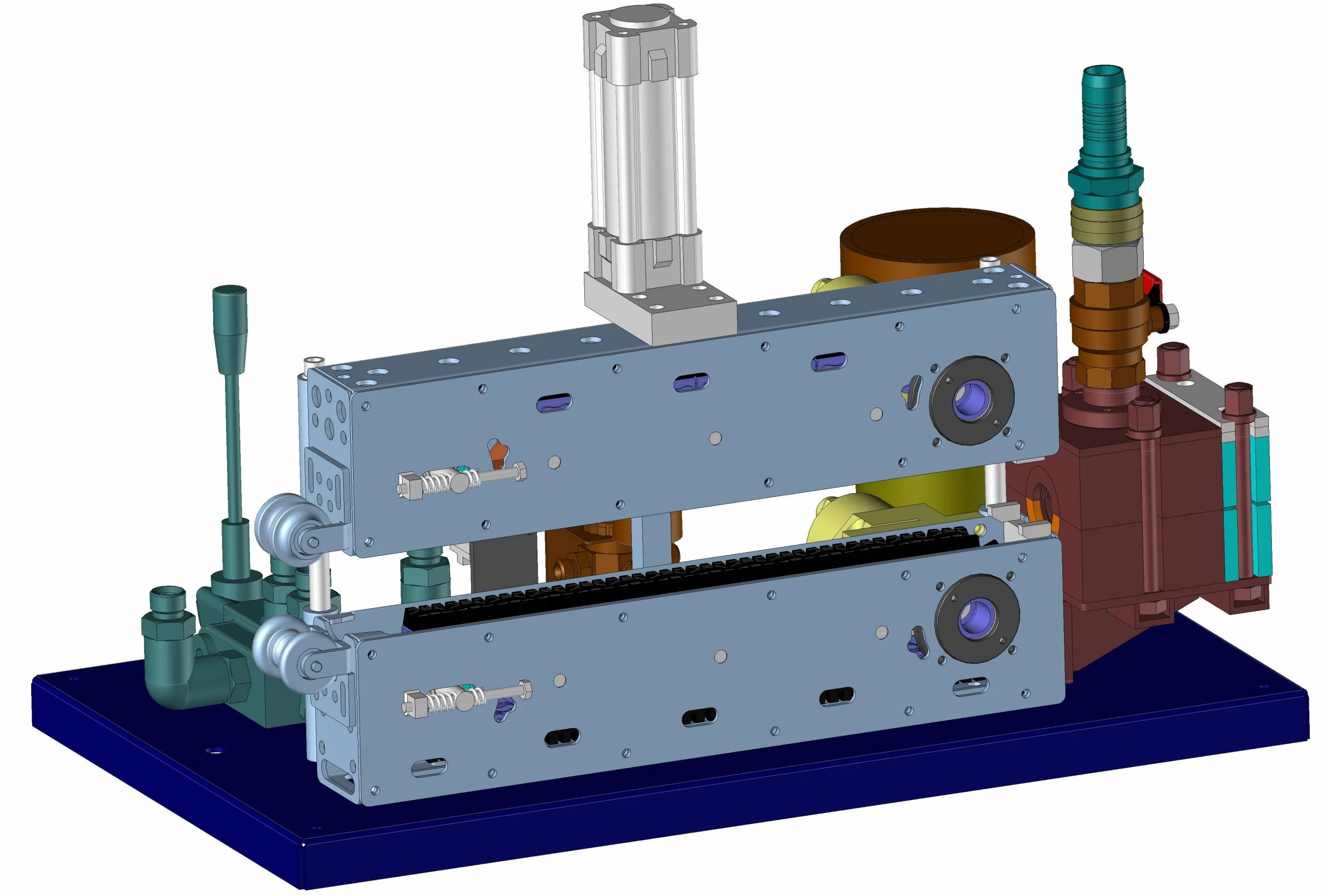

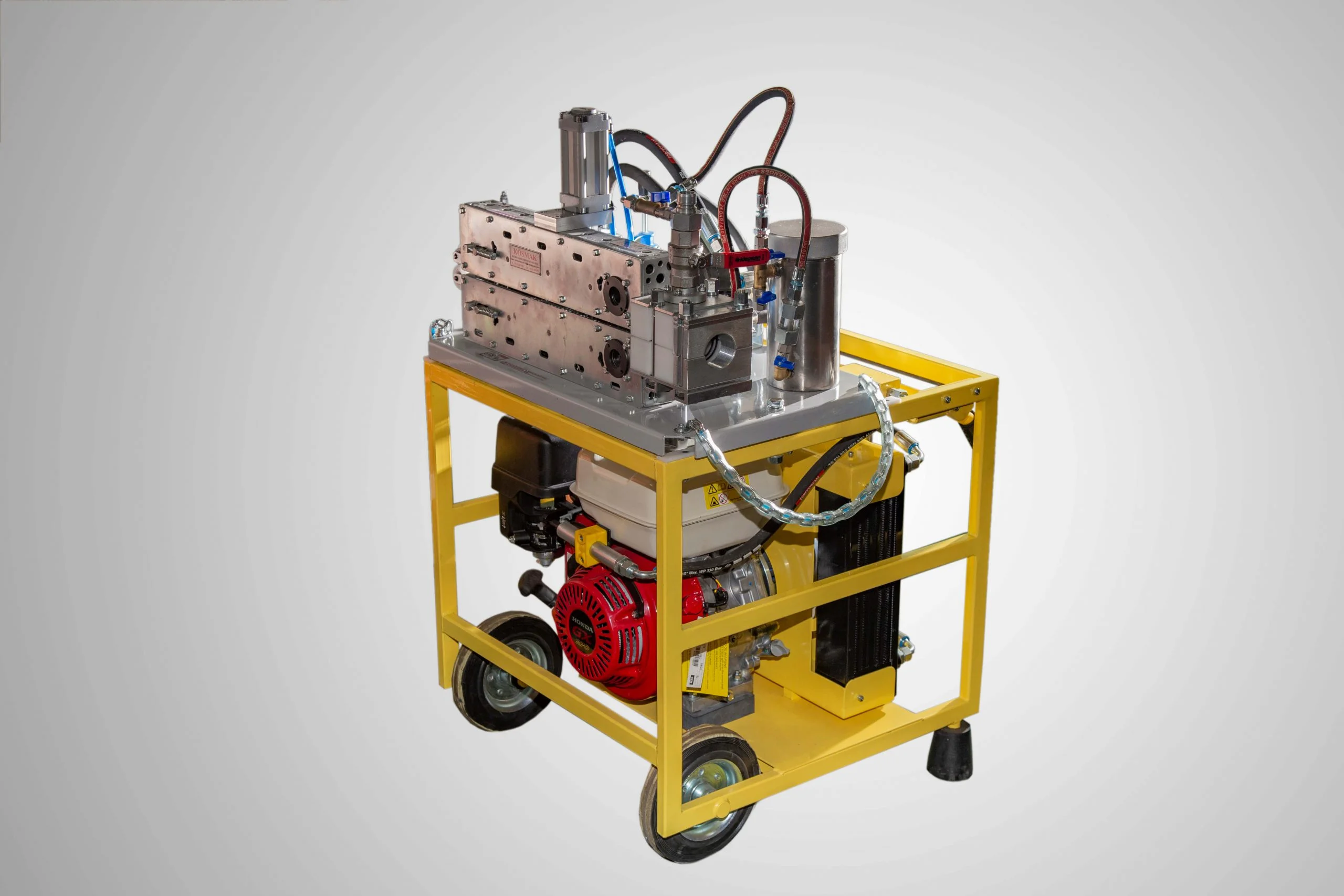

Galerie produit : machine et centrale hydraulique
Questions fréquentes sur la machine HidroFOK de soufflage de câbles
Quels diamètres de câble la machine HidroFOK accepte-t-elle ?
La machine HidroFOK est conçue pour les câbles à fibre optique et de télécommunication de Ø 9–24 mm. Le jeu de palettes, de guides et de joints est sélectionné selon le diamètre réel du câble.
Quels diamètres de fourreau peuvent être utilisés ?
Selon la configuration, la machine accepte des fourreaux de Ø 20–60 mm de diamètre extérieur. L’outillage, l’insert et le joint doivent correspondre aux diamètres extérieur et intérieur réels.
Dans quels cas choisir HidroFOK plutôt que FOK ?
HidroFOK convient aux câbles de plus grand diamètre, aux longues sections et aux parcours exigeants qui nécessitent une réserve de poussée hydraulique supérieure. Pour des travaux polyvalents dans la plage intermédiaire, FOK est plus compacte.
Le compresseur est-il inclus ?
Non. Le compresseur d’air, le refroidisseur et le lubrifiant ne sont pas inclus dans l’équipement standard. La centrale hydraulique avec moteur essence Honda GX 270 fait partie de la configuration standard.
Quel débit de compresseur est recommandé ?
La valeur minimale recommandée est de 10,5 m³/min à 12 bar. La réserve nécessaire dépend du diamètre du fourreau, de la longueur du parcours, des courbes, de l’étanchéité et des conditions d’installation.
Une distance de 3 000 m est-elle possible sur chaque installation ?
Non. La distance de 3 000 m est une valeur de référence pour un câble de 12 mm dans un fourreau de 40 mm, dans des conditions adaptées. Les frottements, les courbes, l’état du fourreau, le taux de remplissage, la lubrification et le débit d’air comprimé influencent la distance réelle.
Configurer HidroFOK selon le câble, le fourreau et le parcours
Indiquez le diamètre extérieur du câble, les diamètres extérieur et intérieur du fourreau, la distance visée, le nombre de courbes ainsi que la pression et le débit disponibles du compresseur. Ces données permettent de définir précisément la machine, les jeux d’outillage et le lot de pièces de rechange.
