MikroFOK Einblasmaschine für Mikrokabel
Die Mikrokabel-Einblasmaschine MikroFOK ist eine kompakte pneumatische Lösung zum kontrollierten Einblasen von Glasfaserkabeln mit Ø 1–6 mm in Mikrorohre mit Ø 6–20 mm Außendurchmesser.
Sie wurde für FTTH-Zugangsnetze, Gebäudeinstallationen und kurze Mikrorohrtrassen entwickelt, bei denen eine fein regelbare Kabelführung und schnelle Umrüstung wichtiger sind als hohe Vorschubkraft für große Kabel.
Pneumatischer Vorschub und Druckluftunterstützung wirken zusammen, um kleine Kabel kontrolliert und mit geringer Mantelbelastung zu installieren. Austauschbare Rollen, Führungen, Dichtungen und Rohranschlüsse erlauben die Anpassung an die tatsächlichen Projektmaße.

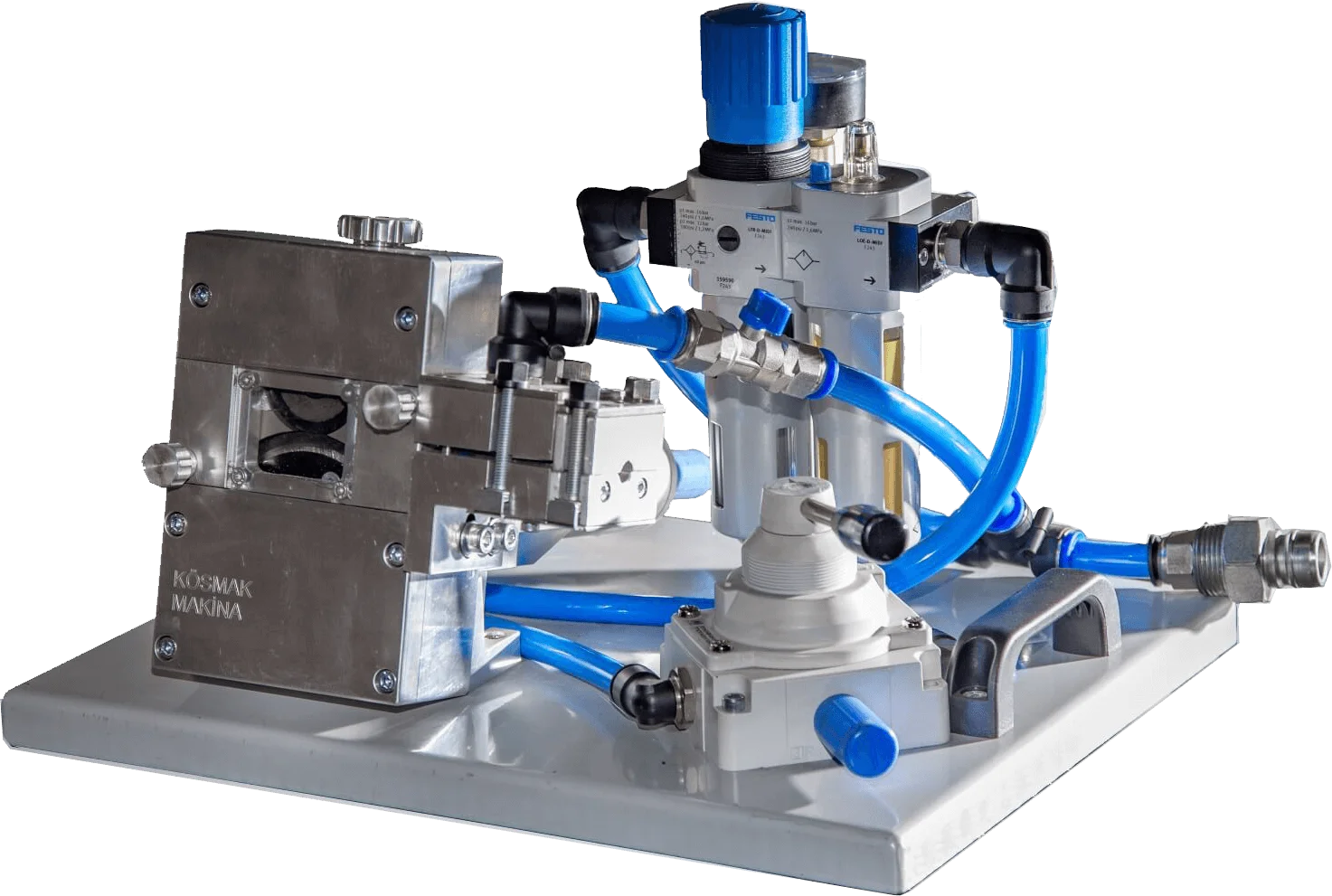

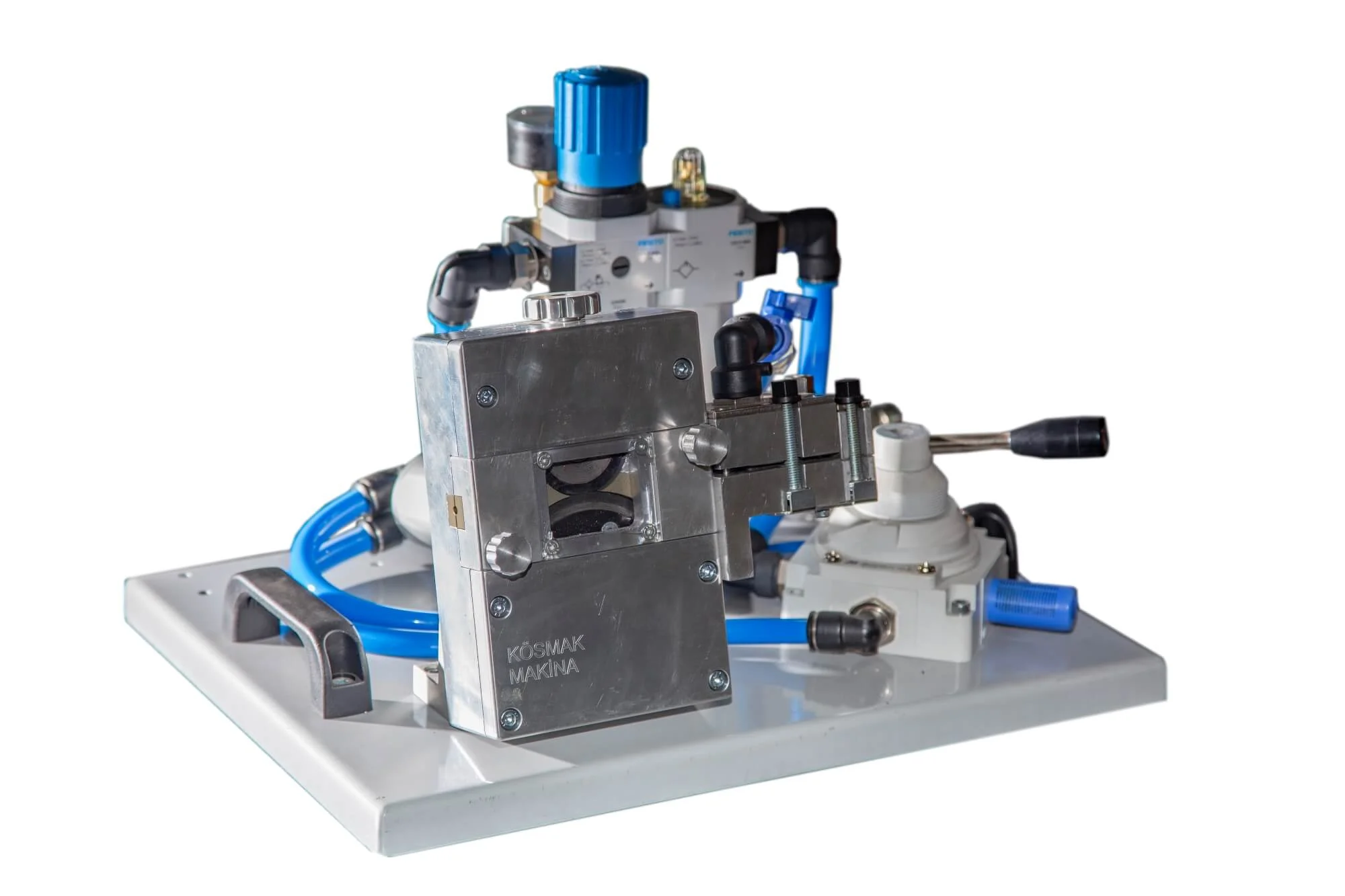

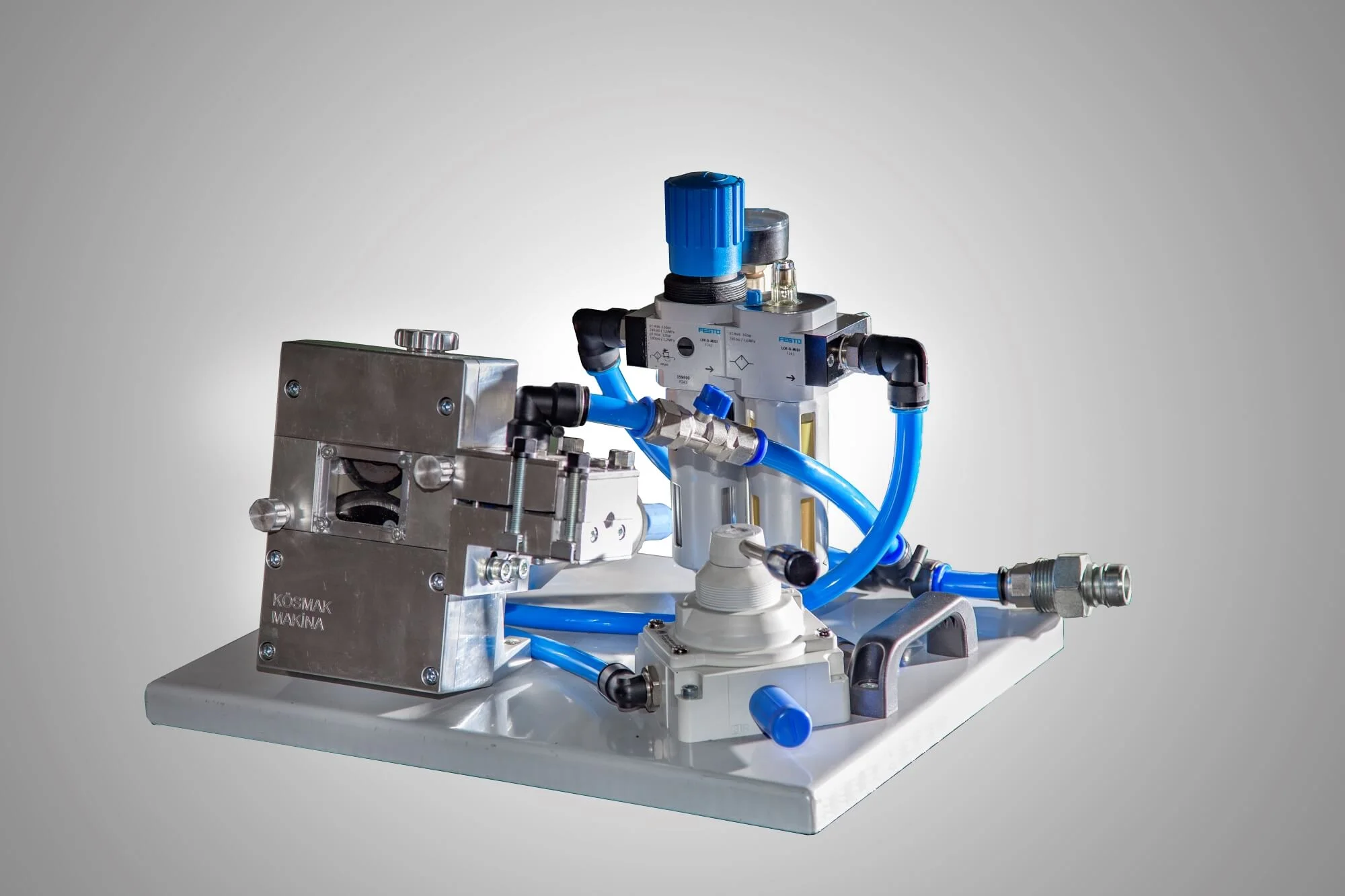

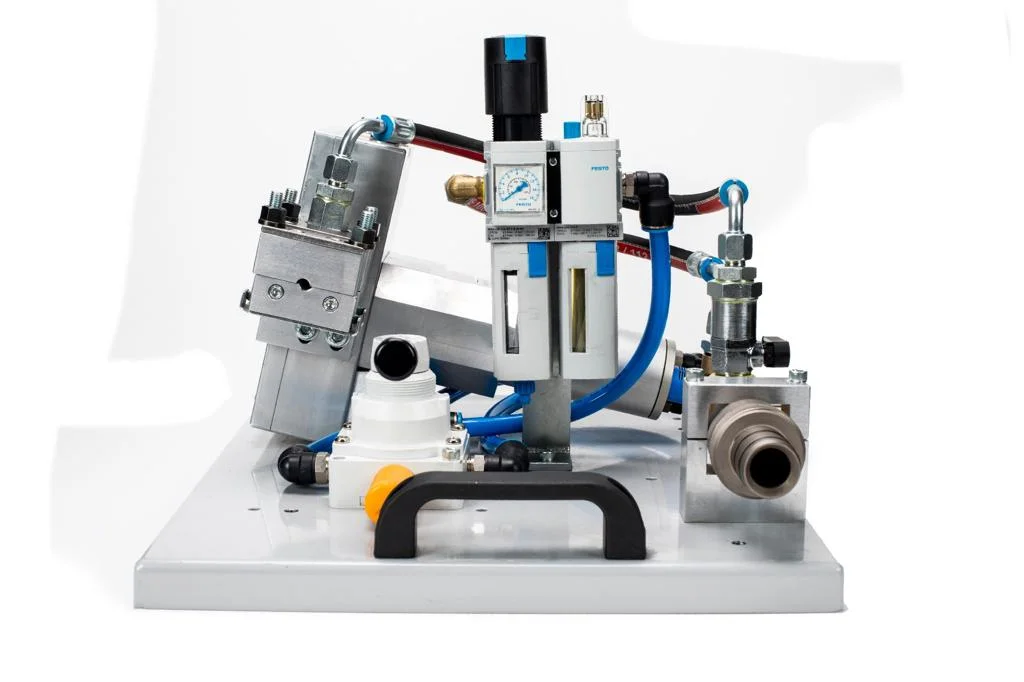

MikroFOK Einblasmaschine für Mikrokabel im Überblick
MikroFOK ist auf präzise Arbeiten mit Mikrokabeln ausgelegt. Der pneumatische Antrieb führt das Kabel gleichmäßig, während die in das Rohr eingeleitete Druckluft die Reibung während der Installation reduziert.
Die kompakte Bauform erleichtert den Einsatz in Schächten, Gebäudeeinführungen, Steigzonen und Verteilerschrankbereichen. Vorwärts- und Rückwärtssteuerung sowie der digitale Längenzähler unterstützen eine kontrollierte Einrichtung und nachvollziehbare Kabellängen.
Rollen, Kabelführungen, Nutringdichtungen und Rohranschlusswerkzeuge werden passend zu Kabel- und Rohrmaß gewählt. Dadurch kann dasselbe Maschinengehäuse für unterschiedliche FTTH- und Zugangsnetzkonfigurationen eingesetzt werden.
Geeignete Einsatzbedingungen
- FTTH-Installationen auf der letzten Meile
- Mikrokabel in bereits verlegten Mikrorohren
- Gebäudeeinführungen und Steigzonen
- Campus- und Unternehmenszugangsnetze
- Städtische Baustellen mit begrenztem Arbeitsraum
- Montageteams mit häufig wechselnden Kabelmaßen
Technische Daten der MikroFOK Kabeleinblasmaschine
| Parameter | MikroFOK-Wert |
|---|---|
| Maschinentyp | Kompakte pneumatische Mikrokabel-Einblasmaschine |
| Antrieb | 1 Druckluftmotor |
| Kabeldurchmesser | Ø 1–6 mm |
| Vorschubrollen | Ø 1 mm / Ø 2–3 mm / Ø 4–6 mm |
| Rohr-Außendurchmesser | Ø 6–20 mm, abhängig von Rohranschluss und Dichtungssatz |
| Antriebsdrehmoment | 8,5 Nm |
| Maximale Einblasgeschwindigkeit | Bis zu 80 m/min |
| Erforderlicher Mindestluftdruck | 12 bar |
| Erforderlicher Luftvolumenstrom | 1 m³/min bei einem Mindestdruck von 12 bar |
| Richtung | Vorwärts / rückwärts |
| Maschinengewicht | 18 kg |
| Gesamtgewicht mit Kiste und Zubehör | 28 kg |
| Abmessungen ohne Verpackung | 350 × 300 × 450 mm |
| Abmessungen mit Transportkiste | 51 × 42 × 39 cm |
Merkmale der MikroFOK Kabeleinblasmaschine
Kompakter pneumatischer Antrieb
Der einzelne Druckluftmotor hält die Maschine handlich und ermöglicht einen kontrollierten Vorschub für kleine Glasfaserkabel.
Digitaler Längenzähler
Der integrierte Zähler unterstützt die Kontrolle der eingeblasenen Länge und erleichtert die Dokumentation wiederkehrender Installationsabschnitte.
Vorwärts- und Rückwärtslauf
Die Richtungssteuerung vereinfacht das Einrichten, Nachjustieren und kontrollierte Zurückführen des Kabels.
Druckregelung
Die Druckregeleinheit hilft, die über den Motor und das Vorschubsystem auf das Kabel wirkende Kraft einzustellen.
Luftaufbereitung und Schmierung
Filter- und Schmiereinheit bereiten die Druckluft vor und unterstützen den zuverlässigen Betrieb des Druckluftmotors.
Austauschbare Werkzeugsätze
Rollen, Führungen, Dichtungen und Rohranschlüsse lassen sich passend zu den tatsächlichen Kabel- und Rohrmaßen wechseln.
Einsatzbereiche der MikroFOK Kabeleinblasmaschine
MikroFOK gehört zur kompakten pneumatischen Maschinenklasse und ist für kleine Kabeldurchmesser ausgelegt. Typische Projekte sind:
- FTTH- und FTTx-Zugangsnetze
- Mikroduct- und Multiduct-Infrastrukturen
- Innenbereiche und Gebäudeverkabelung
- Städtische Zugangsnetze mit engen Schächten
- Service- und Erweiterungsarbeiten an vorhandenen Rohrnetzen
Welches Modell passt zum Projekt?
Für Kabel bis Ø 6 mm und einen rein pneumatischen Arbeitsablauf ist MikroFOK die kompakte Lösung.
Für einen größeren Kabelbereich bis Ø 12 mm steht die MiniFOK Kabeleinblasmaschine zur Verfügung. Wenn ein elektrischer Antrieb für kleine Kabel besser zur Baustellenausrüstung passt, vergleichen Sie MikroFOK mit ElektroFOK.
Größere Telekommunikationskabel werden mit FOK oder HidroFOK installiert.
Bestellcodes und Ersatzteilreferenz für MikroFOK
Für Ersatzteil- und Werkzeuganfragen sollte der sichtbare UPCOM-Code zusammen mit Maschinenseriennummer, Kabel-Außendurchmesser und Rohrmaß angegeben werden.
| UPCOM-Code | Artikel | Größe / Bereich | Anwendung |
|---|---|---|---|
| 7001 | Kabelvorschubrollen | MikroFOK-Kabelvorschub | Kabelkontakt und Vorschub |
| 7003 | Rohranschlusswerkzeug | 6 mm | Rohranschluss |
| 7004 | Rohranschlusswerkzeug | 10 mm | Rohranschluss |
| 7005 | Kabel-Nutring und Dichtungen | 1–6 mm | Abdichtung und Anpassung an den Kabeldurchmesser |
Lieferumfang der MikroFOK Kabeleinblasmaschine
Standardlieferumfang
- MikroFOK-Maschinenkörper mit Druckluftmotor
- Ein Satz Kabelvorschubrollen
- Luftfilter- und Schmiereinheit
- Ein Satz blaue Nutringdichtungen
- Schwarzer O-Ring, 2 m
- Schnellkupplung für den Luftanschluss
- Kabel- und Rohreinsätze
- Kabelführungen
- Werkzeugsatz und Bedienungsanleitung
- Holztransportkiste
Nicht enthalten
- Luftkompressor
- Kabelgleitmittel
- Druckluftkühler
Konfigurationsprüfung
Zum Standardpaket gehört jeweils ein ausgewählter Rollen-, Führungs-, Dichtungs- und Rohranschlusssatz. Weitere Größen werden projektspezifisch angeboten.
Galerie der MikroFOK Kabeleinblasmaschine
Häufige Fragen zur MikroFOK Kabeleinblasmaschine
Welche Kabeldurchmesser unterstützt MikroFOK?
MikroFOK ist für Glasfaserkabel mit einem Außendurchmesser von Ø 1 bis 6 mm ausgelegt.
Welche Rohrdurchmesser können verwendet werden?
Die Maschine kann für Mikrorohre mit Ø 6 bis 20 mm Außendurchmesser konfiguriert werden. Der passende Rohranschluss und Dichtungssatz muss zum tatsächlichen Rohrmaß gewählt werden.
Ist MikroFOK für FTTH-Projekte geeignet?
Ja. Die Maschine ist besonders für FTTH-, Zugangsnetz-, Innenbereichs- und Mikrorohrinstallationen mit kleinen Kabeldurchmessern geeignet.
Welcher Kompressor wird benötigt?
MikroFOK benötigt einen Mindestdruck von 12 bar und einen Luftvolumenstrom von 1 m³/min. Die tatsächliche Leistung hängt von Trasse, Kompressor sowie Kabel- und Rohrkombination ab.
Werden alle Rollen und Rohrwerkzeuge mitgeliefert?
Der Standardlieferumfang enthält je einen auf das Projekt abgestimmten Rollen-, Führungs-, Dichtungs- und Rohranschlusssatz. Zusätzliche Größen sind optional erhältlich.
Wann ist MiniFOK statt MikroFOK sinnvoll?
MiniFOK ist die passendere Wahl, wenn Kabeldurchmesser über 6 mm bis 12 mm oder eine größere Auswahl an Rohranschlusswerkzeugen benötigt werden.
Passende MikroFOK-Konfiguration anfragen
Teilen Sie Kabel-Außendurchmesser, Rohr-Außen- und Innendurchmesser, Trassenlänge sowie die vorhandenen Kompressordaten mit. UPCOM stellt daraus die passende Rollen-, Führungs-, Dichtungs- und Rohranschlusskonfiguration zusammen.
MikroFOK: Support für den Feldeinsatz
Anleitungen zur Einrichtung, Bedienung, Fehlerbehebung und Wartung Ihrer MikroFOK finden Sie im Support-Bereich.
Die Support-Inhalte sind auf Englisch verfügbar.
